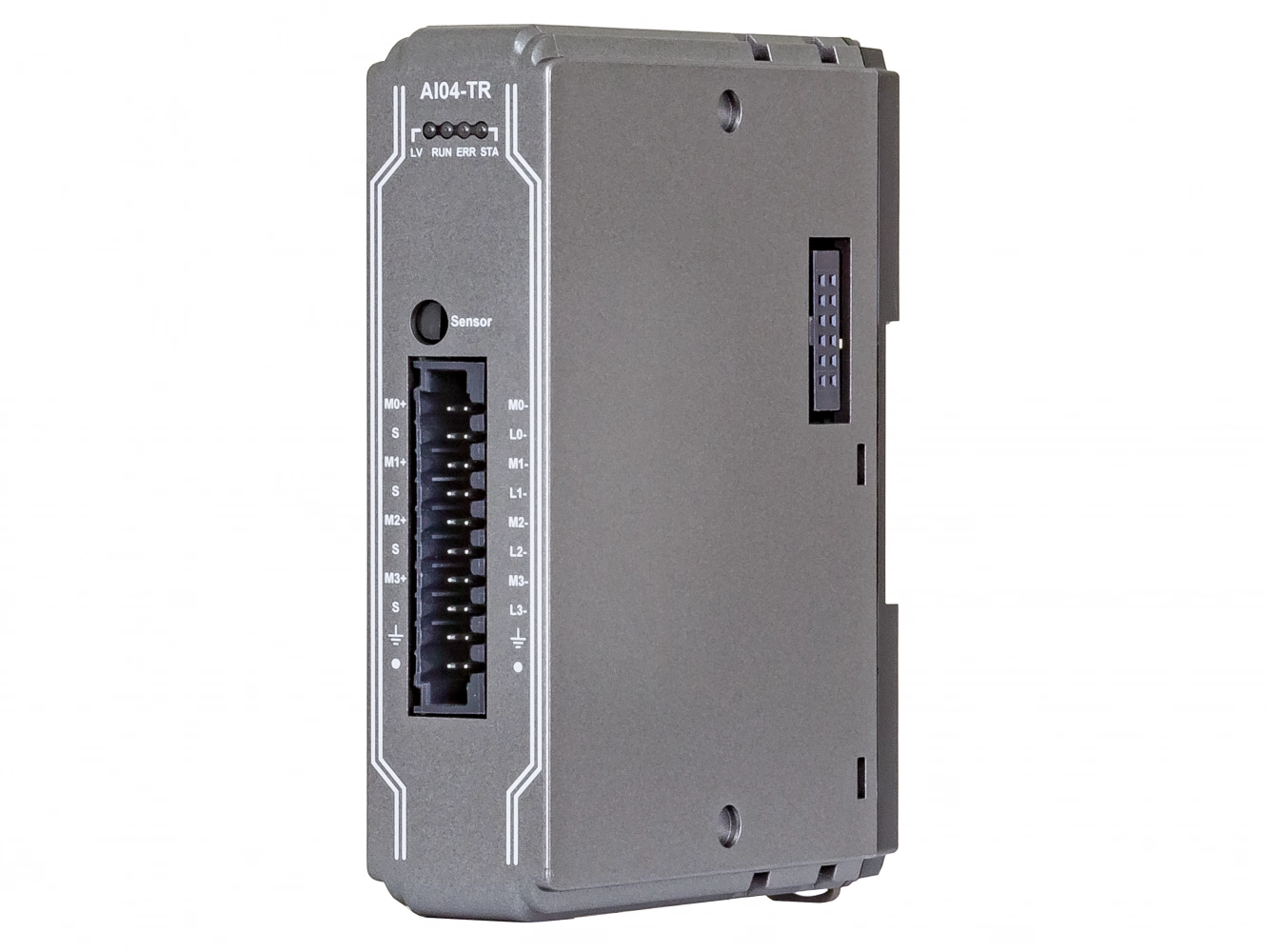

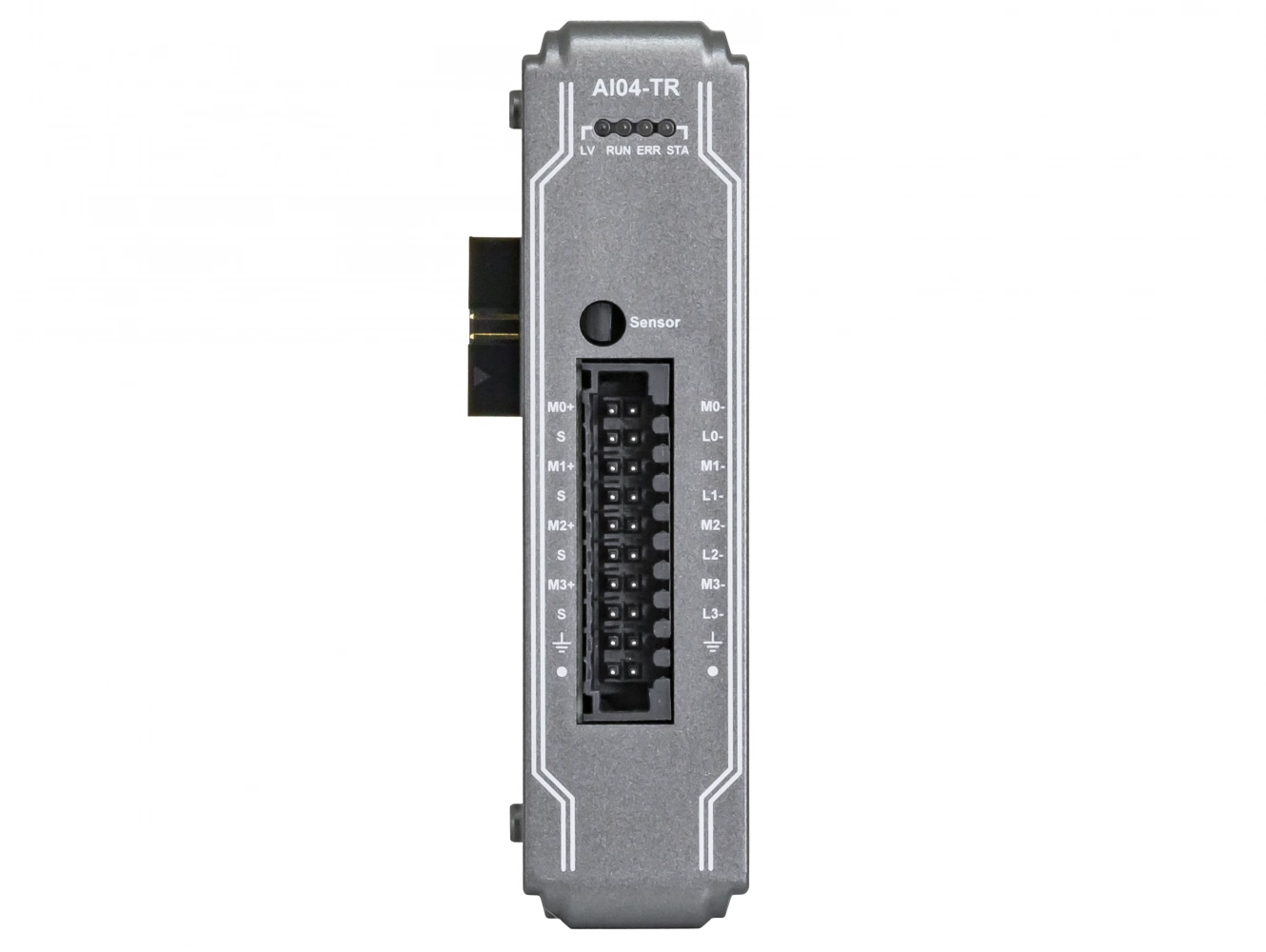

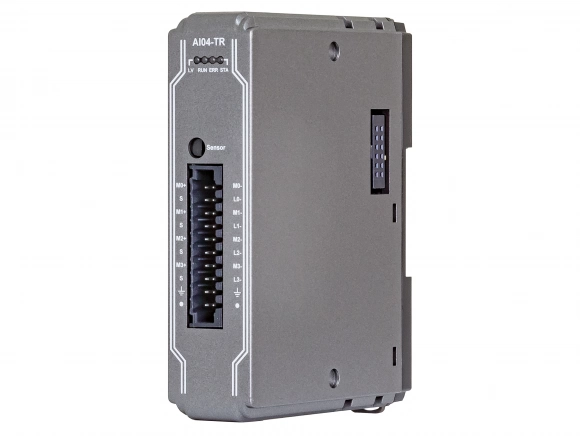

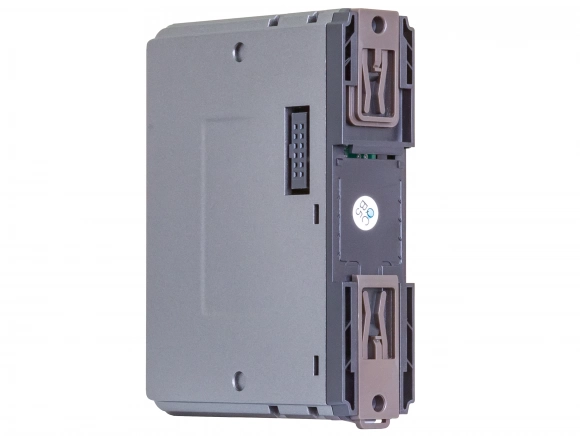

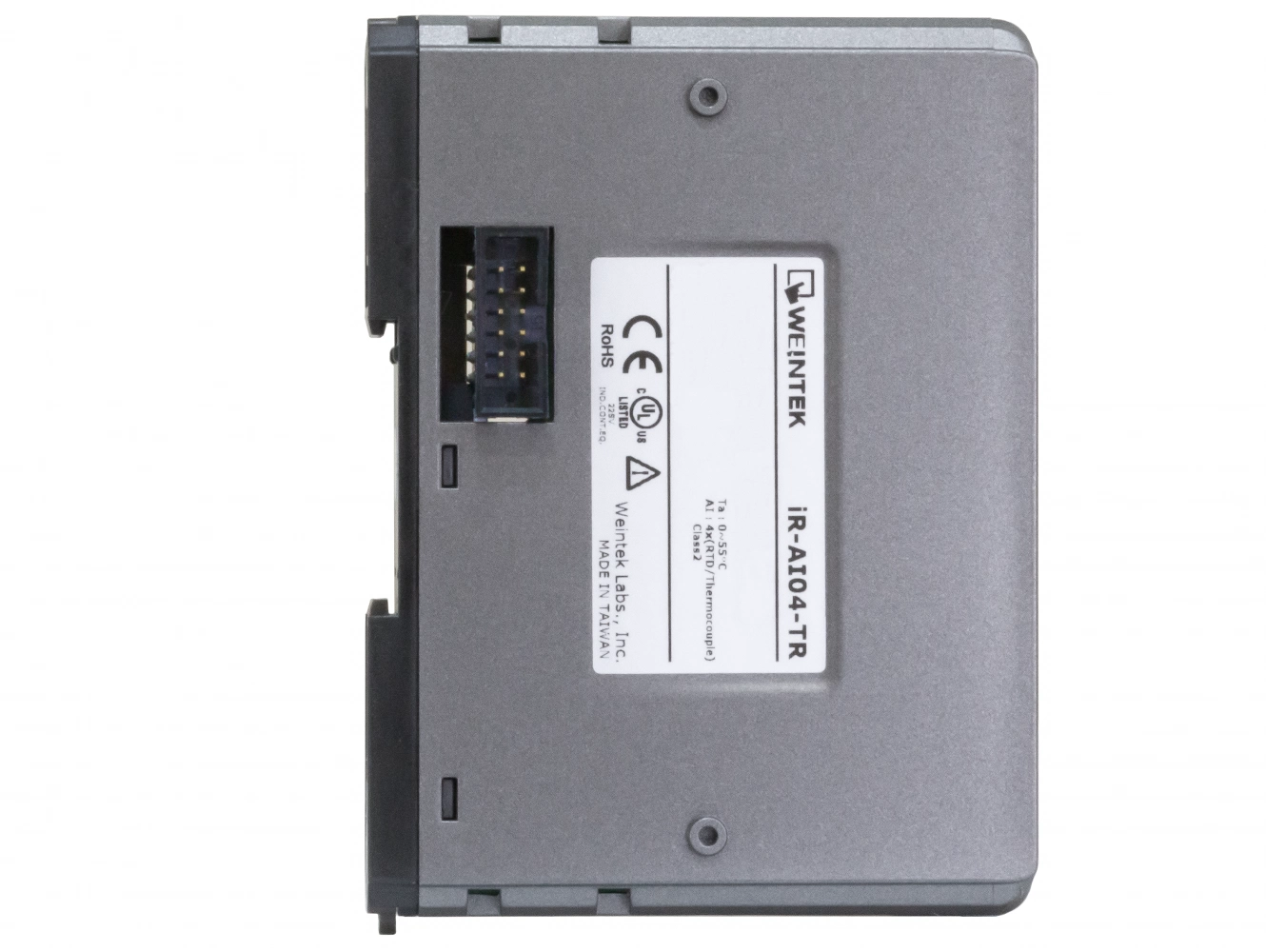

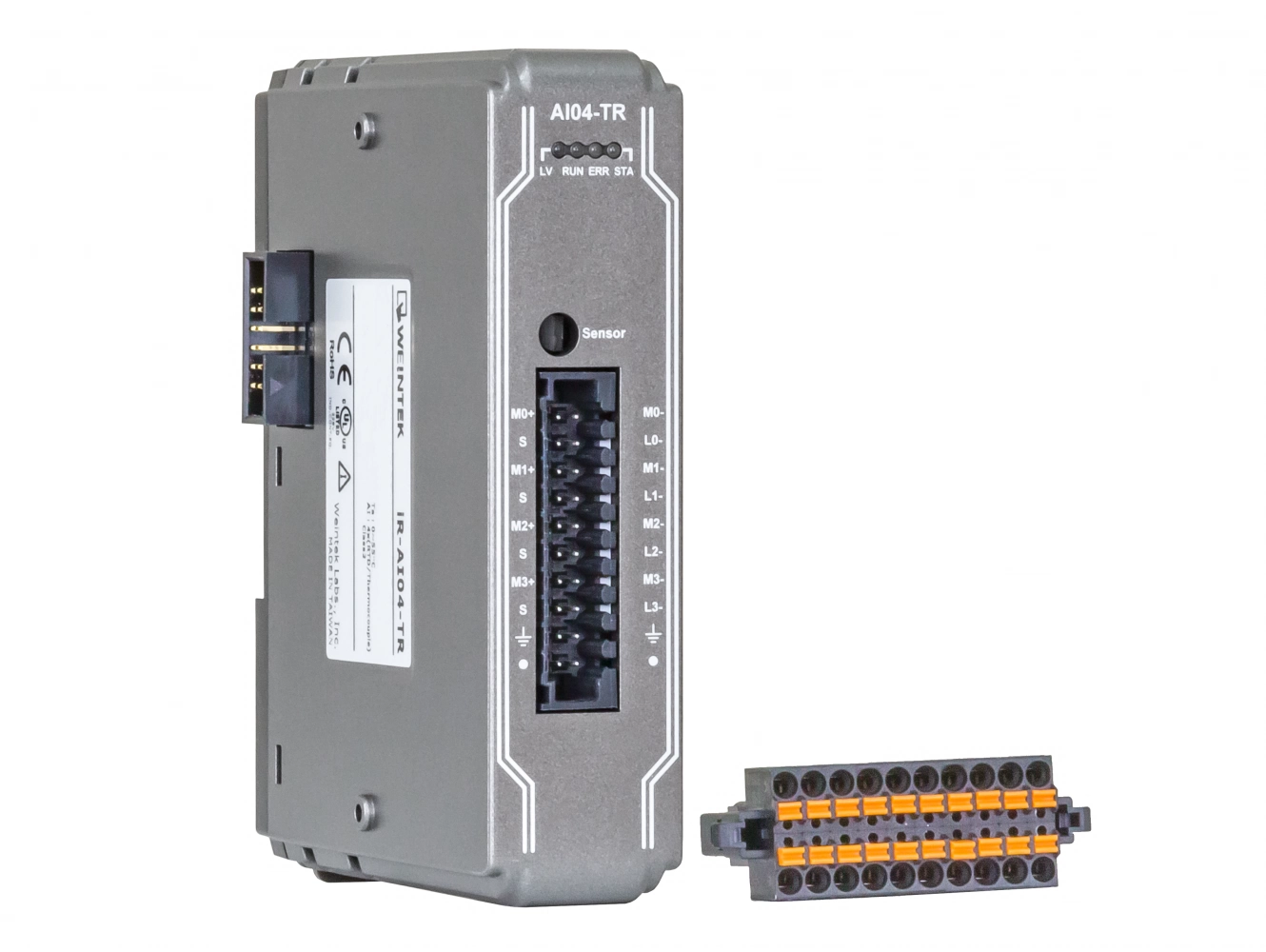

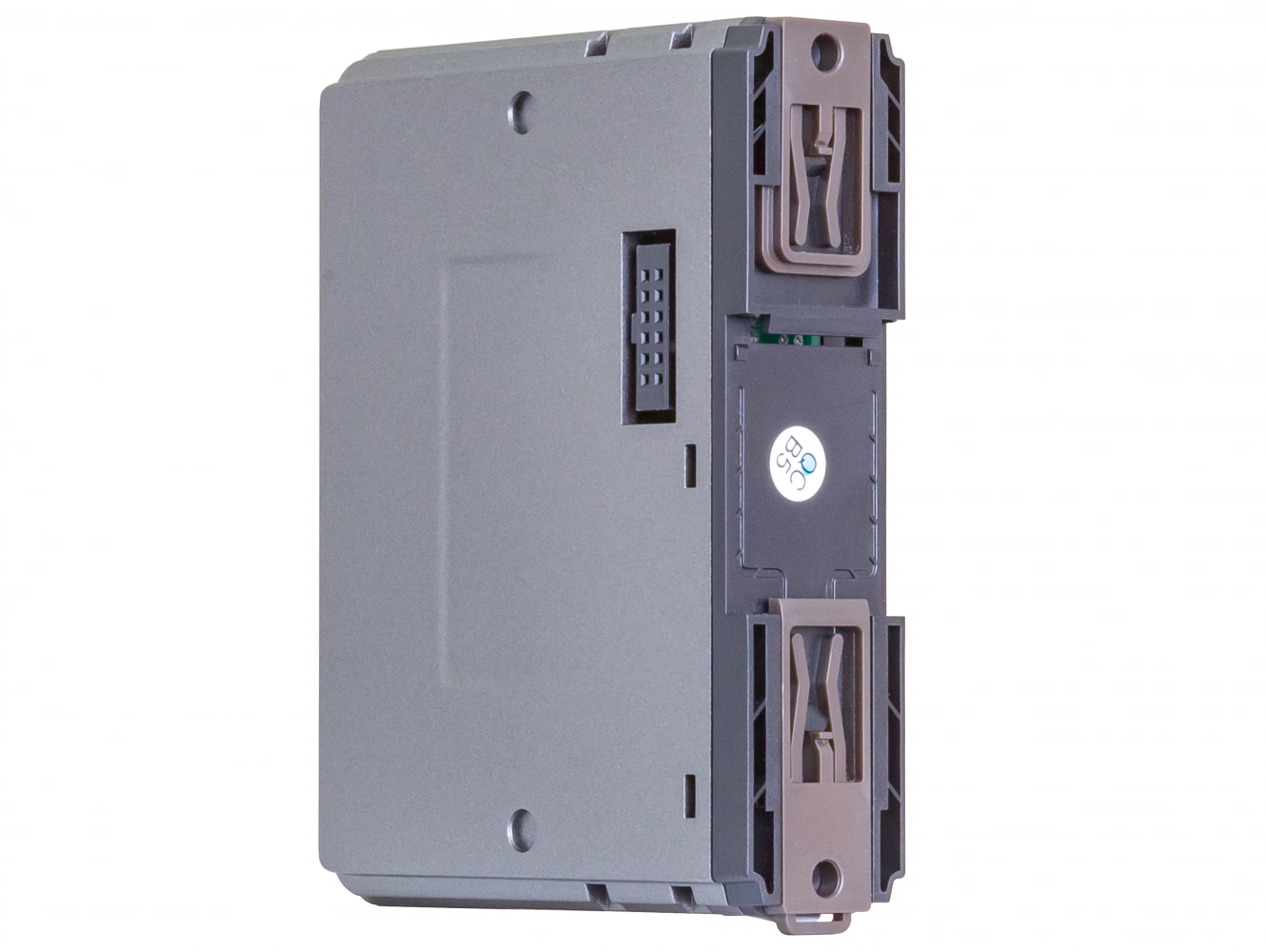

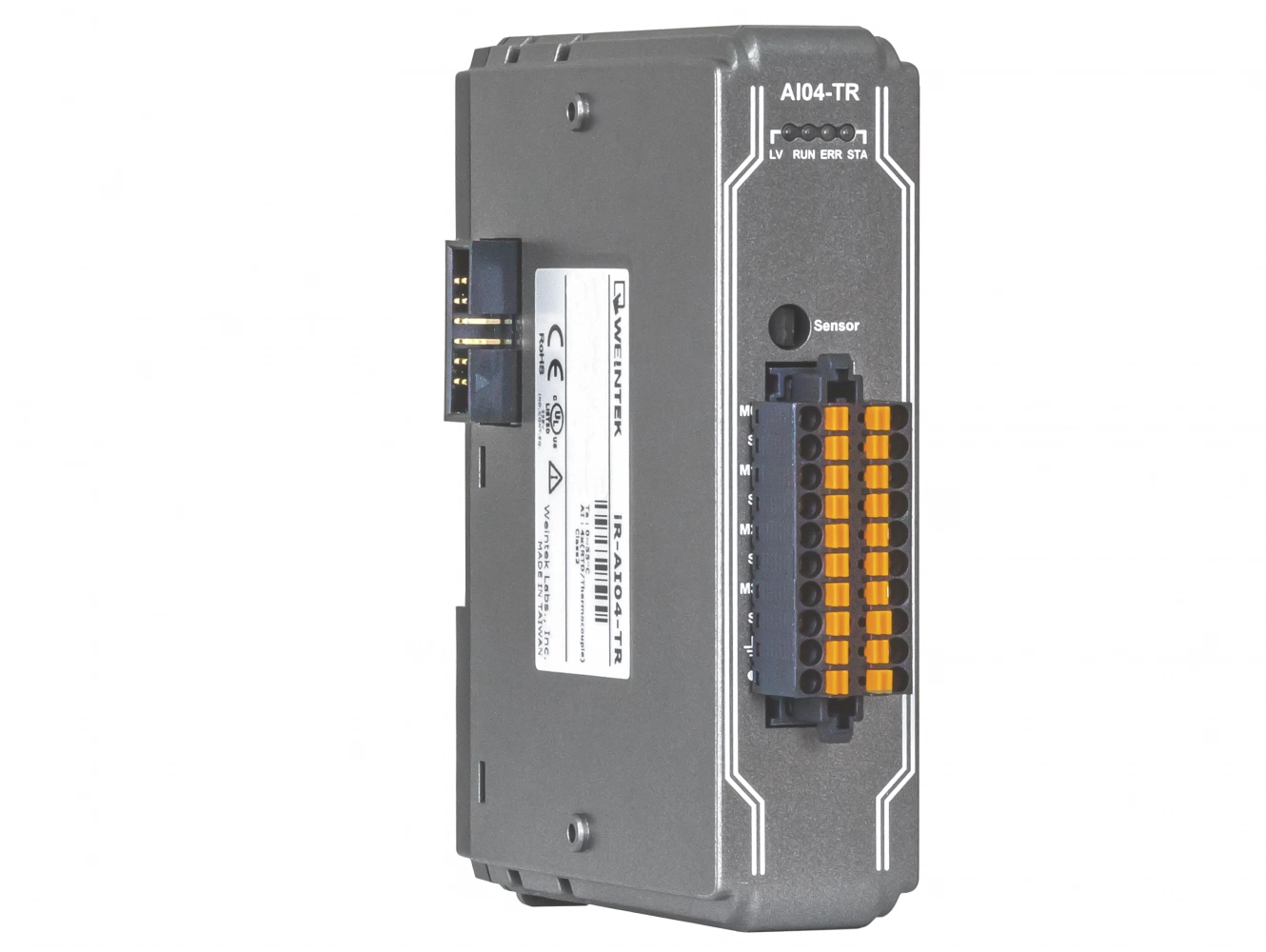

iR-AI04-TR - температурный модуль ввода-вывода серии iR от Weintek

1 USD = 100.2192 РУБ

153 $

15420 ₽

В заказ

В сравнение

В избранное

Weintek Серия: iR

в наличии

153 $

15420 ₽

Цена указана с учетом НДС

В заказ

В сравнение

В избранное

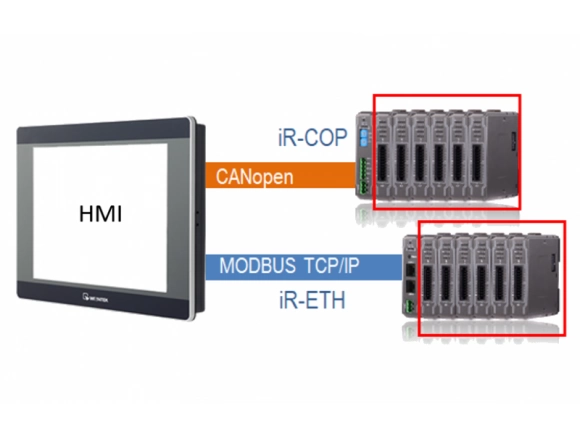

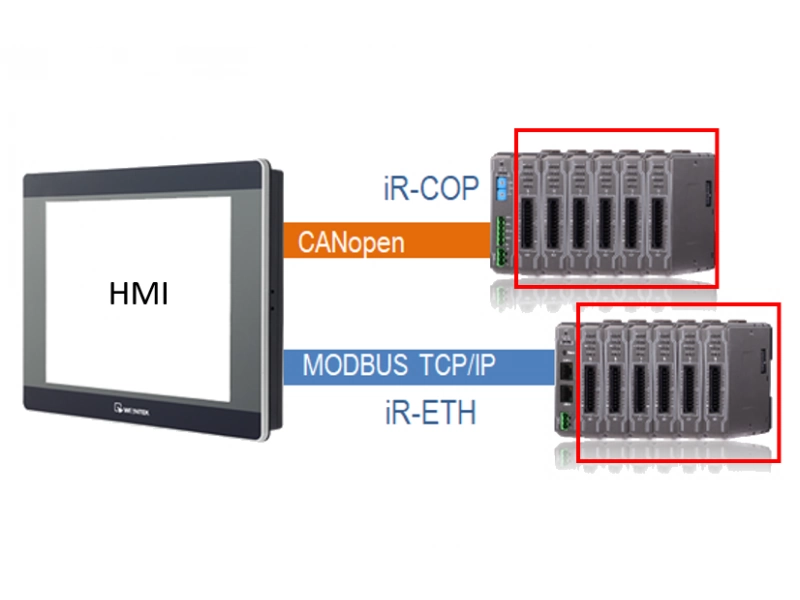

Модуль ввода-вывода iR-AI04-TR входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
4 канала температурных входов
Термосопротивления: Pt100, Pt1000, LG-Ni1000, Ni100, Ni1000, CU50, CU100
Термопары: J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP / BP(A)–1, TBP / BP(A)–2, TBP / BP(A)–3, M
Настройка модуля выполняется в EasyRemoteIO
Есть возможность определять свою таблицу температур с помощью EasyRemoteIO

Технические характеристики модуля Weintek iR-AI04-TR

Параметры

Количество входов/выходов

Аналоговые входы (AI)		4
Аналоговые выходы (AO)		0

Характеристики аналоговых выходов

Термопара	Тип	Стандарт	Материал	Температурный диапазон
	J	IEC 60584	Fe-CuNi	-210 °C - 1200 °C
	K		NiCr-Ni	-270 °C - 1370 °C
	R		PtRh-Pt (Pt 13%)	-50 °C - 1760 °C
	S		PtRh-Pt (Pt 10%)	-50 °C - 1760 °C
	T		Cu-CuNi	-270 °C - 400 °C
	E		NiCr-CuNi	-200 °C - 1000 °C
	N		NiCrSi-NiSi	-270 °C - 1300 °C
	B		PtRh-PtRh	200 °C - 1820 °C
	C		W-Re(IEC 584)	0 °C - 2320 °C
	L	DIN 43714	Fe-CuNi	0 °C - 900 °C
	U	DIN 43714	Cu-CuNi	-200 °C - 600 °C
	TXK/XK(L)	P8.585-2001	Ni-9.5%Cr/Cu-44%Ni-13% Rh	-200 °C - -800 °C
	TBP / BP(A)–1		W-5%Re/W-20%Re	0-2500
	TBP / BP(A)–2		W-5%Re/W-20%Re	0-1800
	TBP / BP(A)–3		W-5%Re/W-20%Re	0-1800
	M		Cu-CuNi	-200-100
	Время преобразования		100мс/канал
	Разрешение		0.1°C/0.1°F
RTD	Тип		Температурный коэффициент	Температурный диапазон
	Pt100		α: 0.00385	-200°C ~850°C
	Pt100		α: 0.00392	-200°C ~660°C
	Pt1000		α: 0.00385	-200°C ~850°C
	Pt1000		α: 0.00392	-200°C ~660°C
	LG-Ni1000		--	- 60~250
	Ni100		0.00617	-100~180
	Ni1000		0.00617	-100~180
	CU50		0.00428	-50°C ~150°C
	CU100		0.00428	-50°C ~150°C
	Время преобразования		200мс/канал
	Разрешение		0.1°C/0.1°F
Напряжение	Тип		Время преобразования	Разрешение
	±2V		100мс/канал	16 бит
	±1V
	±500mV
	±250mV
	±125mV
	±62.5mV
	±31.25mV
Cопротивление	Тип		Время преобразования	Разрешение
	0-5000 Ом (0-30000)		200мс/ канал	0.167 Ом
	0-500 Ом (0-30000)		200мс/ канал	0.0167 Ом
Изоляция	500 В : (Аналоговый / Цифровой)
Диагностика	Напряжение питания Отслеживание разрыва (1~5V & 4~20mA) Overflow/underflow
Погрешность	± 0.2 % Full Scale@25°C ± 0.3 % Full Scale@0° ~ 55°C

Конструкция

Количество входов	4
Защитное покрытие печатной платы	Да
Материал корпуса	Пластик
Габариты	27 x 109 x 81 мм
Вес (нетто)	около 0.12 кг
Крепление	на DIN рейку 35 мм

Технические условия использования

Степень защиты	IP20
Температура хранения	-20 ~ +70 °C
Рабочая температура/Влажность	0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации	Соответствует EN 60068-2-6 / EN 60068-2-27
Соединение	Кабель AWG 28-16

Характеристики питания

Питание	От коммуникатора 24VDC
Потребление	65mA@5VDC

Сертификаты

Электромагнитная устойчивость

EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

Габариты модуля Weintek iR-AI04-TR

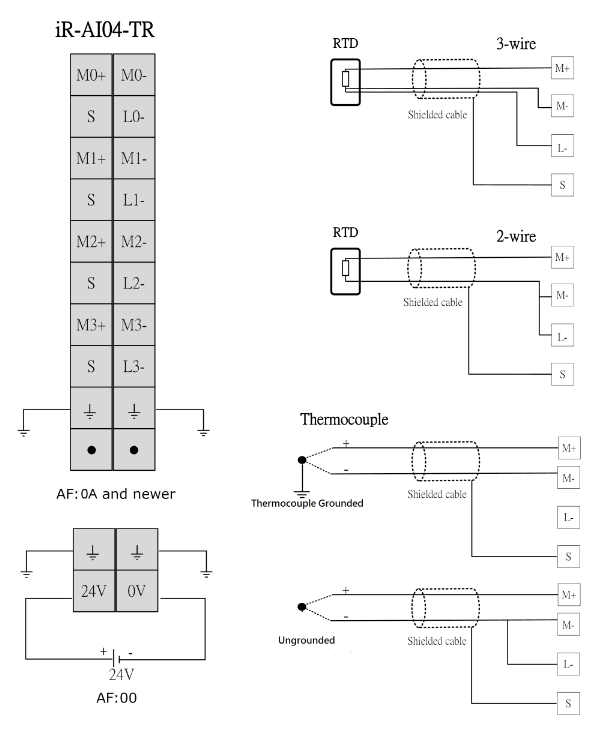

Схема соединения Weintek iR-AI04-TR

Файлы для работы с Weintek iR-AI04-TR

Файл	Тип	Дата	Размер	Язык	Сорт
3D модель температурного модуля ввода-вывода Weintek iR-AI04-TR в формате SLDPRT	SLDPRT	26.09.2019	2.6 МБ		400
3D модель температурного модуля ввода-вывода Weintek iR-AI04-TR в формате STEP	STEP	26.09.2019	8.5 МБ		400
Приложение EasyRemote I/O Инструмент для настройки коммутационных модулей Weintek. С его помощью можно устанавливать IP адрес, настраивать параметры модуля, просматривать и редактировать значения переменных.	ZIP	14.10.2022	8.5 МБ		400
Руководство пользователя EasyRemoteIO	PDF	20.02.2021	1.5 МБ	Eng	300
Спецификация с описанием системы дистанционного ввода-вывода Weintek Remote I/O	PDF	11.03.2020	1.4 Мб	Eng	300
Руководство по подключению контроллеров (PLC) к панели оператора Weintek В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.	pdf			Eng	1900
Инструкция по установке iR-AI04-TR Installation(English)	pdf	18.08.2021	360.11 KB	eng	200
Руководство пользователя iR-AI04-TR User Manual(English)	pdf	03.06.2024	1.37 MB	eng	300
3D модель iR-AI04-TR 3D Model (SLDPRT + STEP)	rar	01.10.2019	3.23 MB	eng	400
EasyBuilder Pro V6.09.02.451 Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro	zip	[05.11.2024]	[853.19 MB]	eng	1450
Руководство по EasyBuilderPro 6.09.02.451 Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek	pdf	30.09.2024		eng	1500
On-line руководство пользователя Weintek EasyBuilder Pro (Eng) Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek	WEB	[30.09.2024]		Eng	1550
