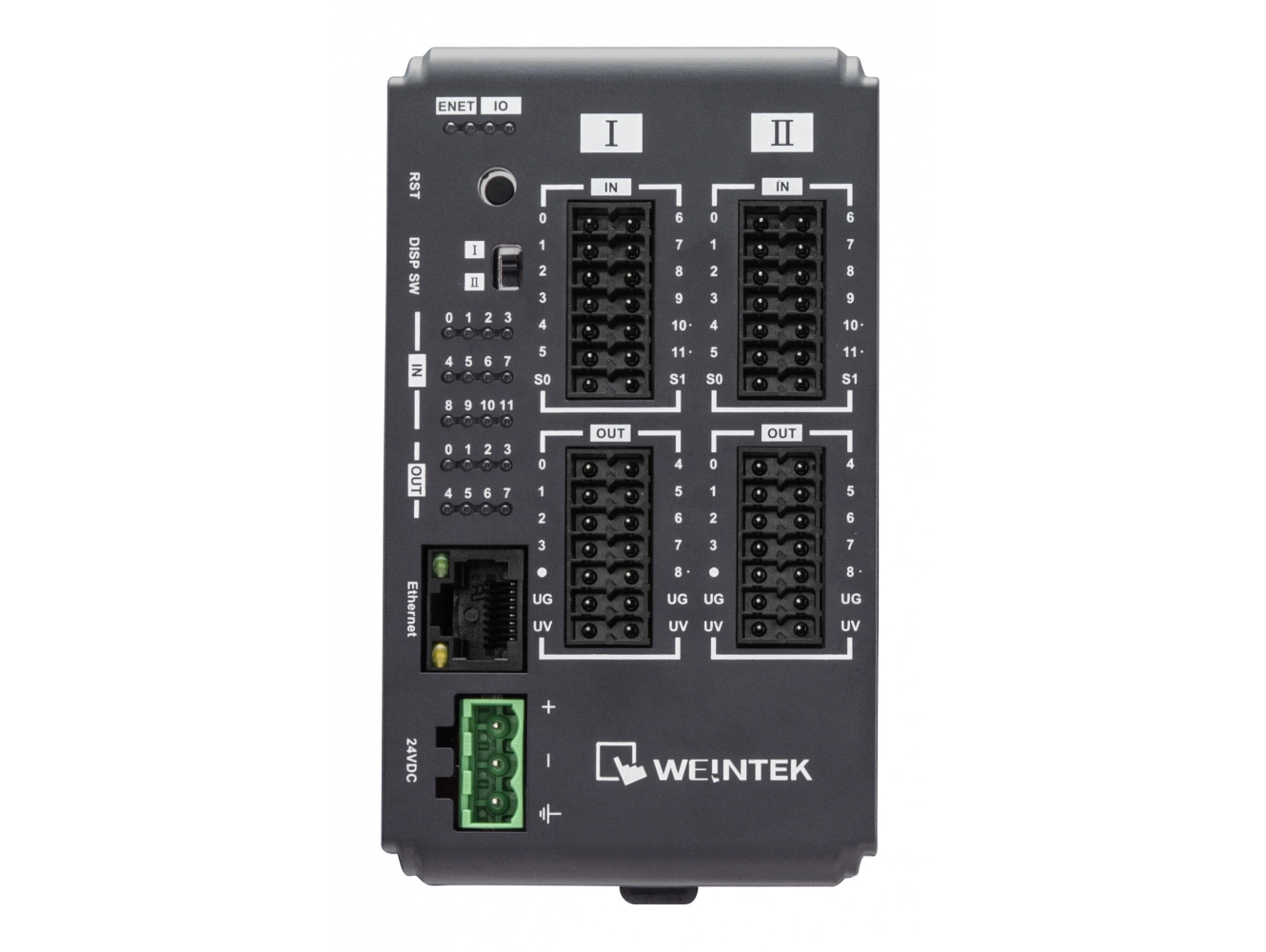

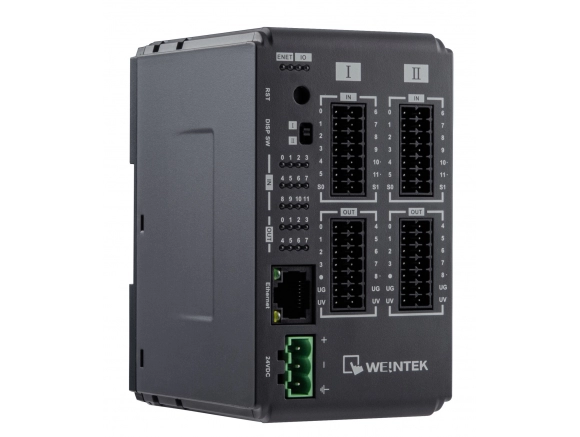

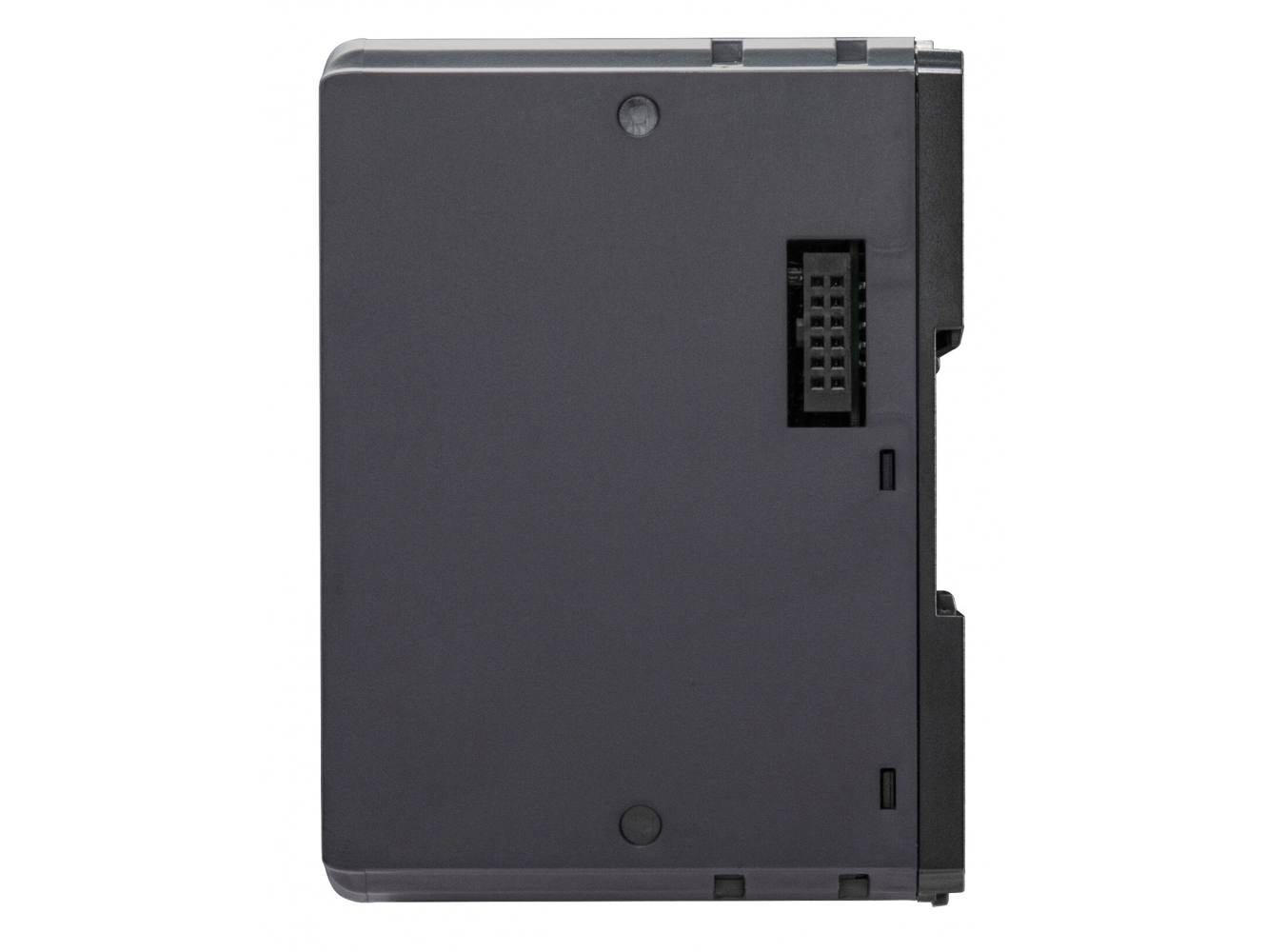

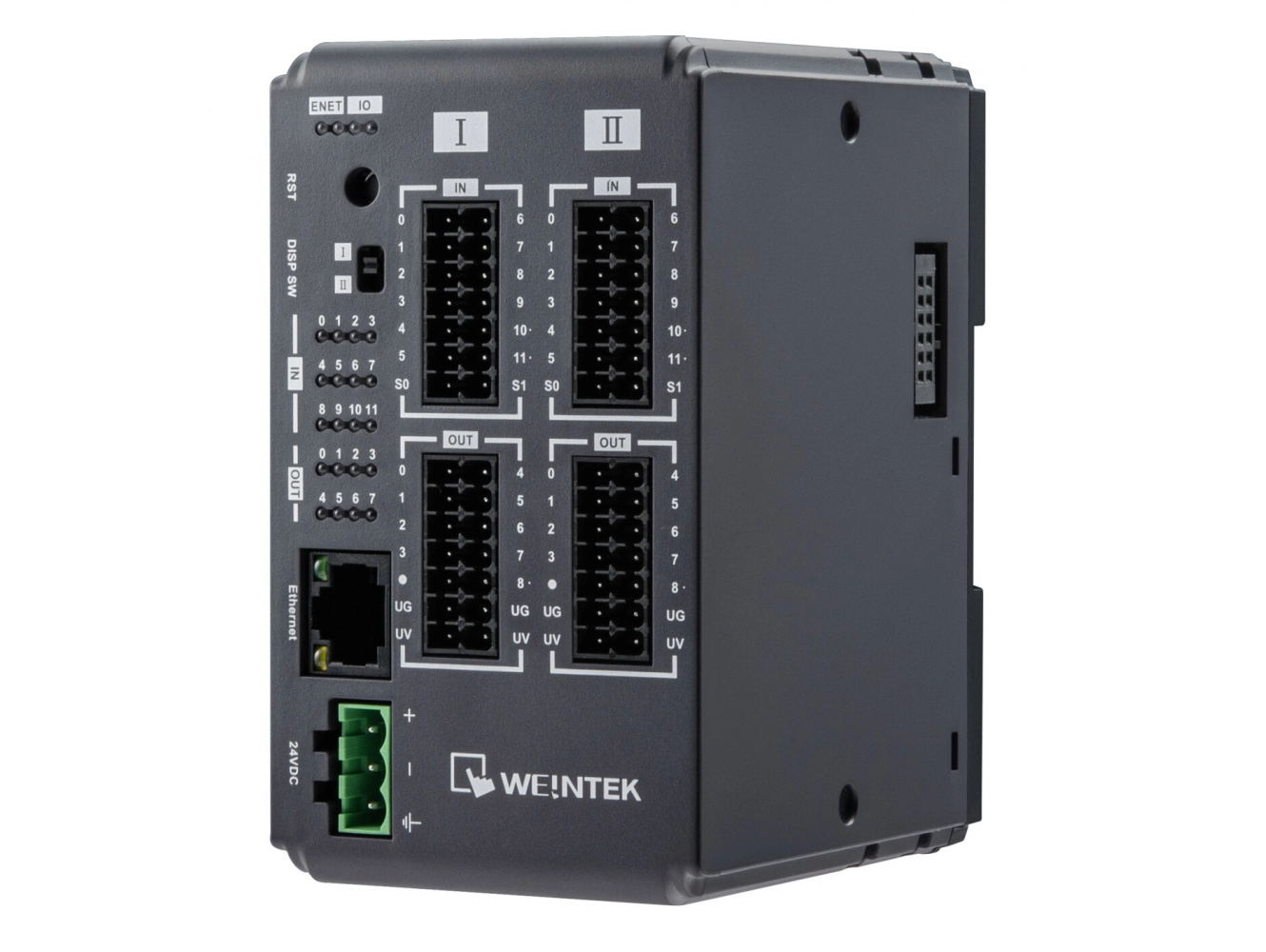

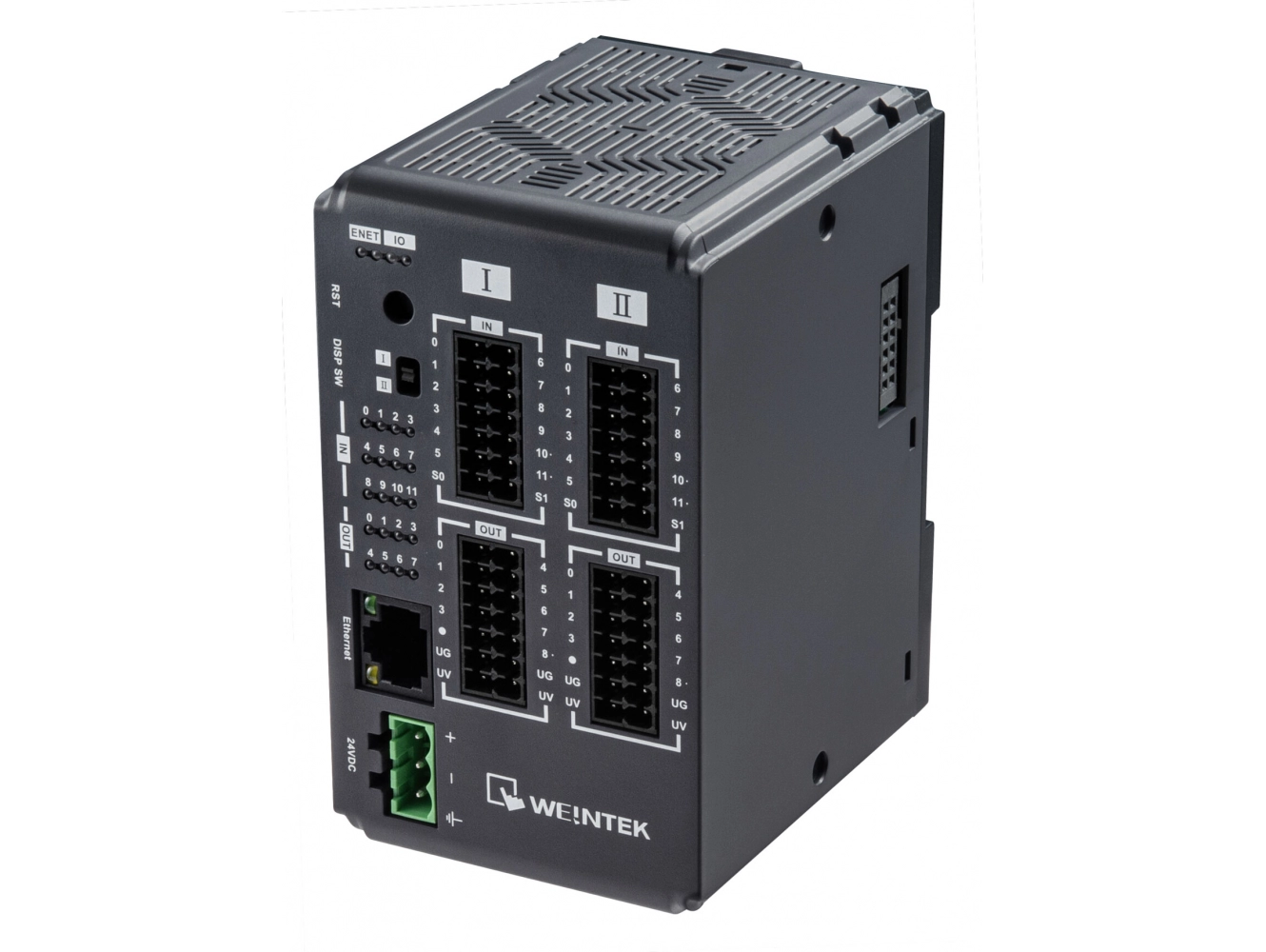

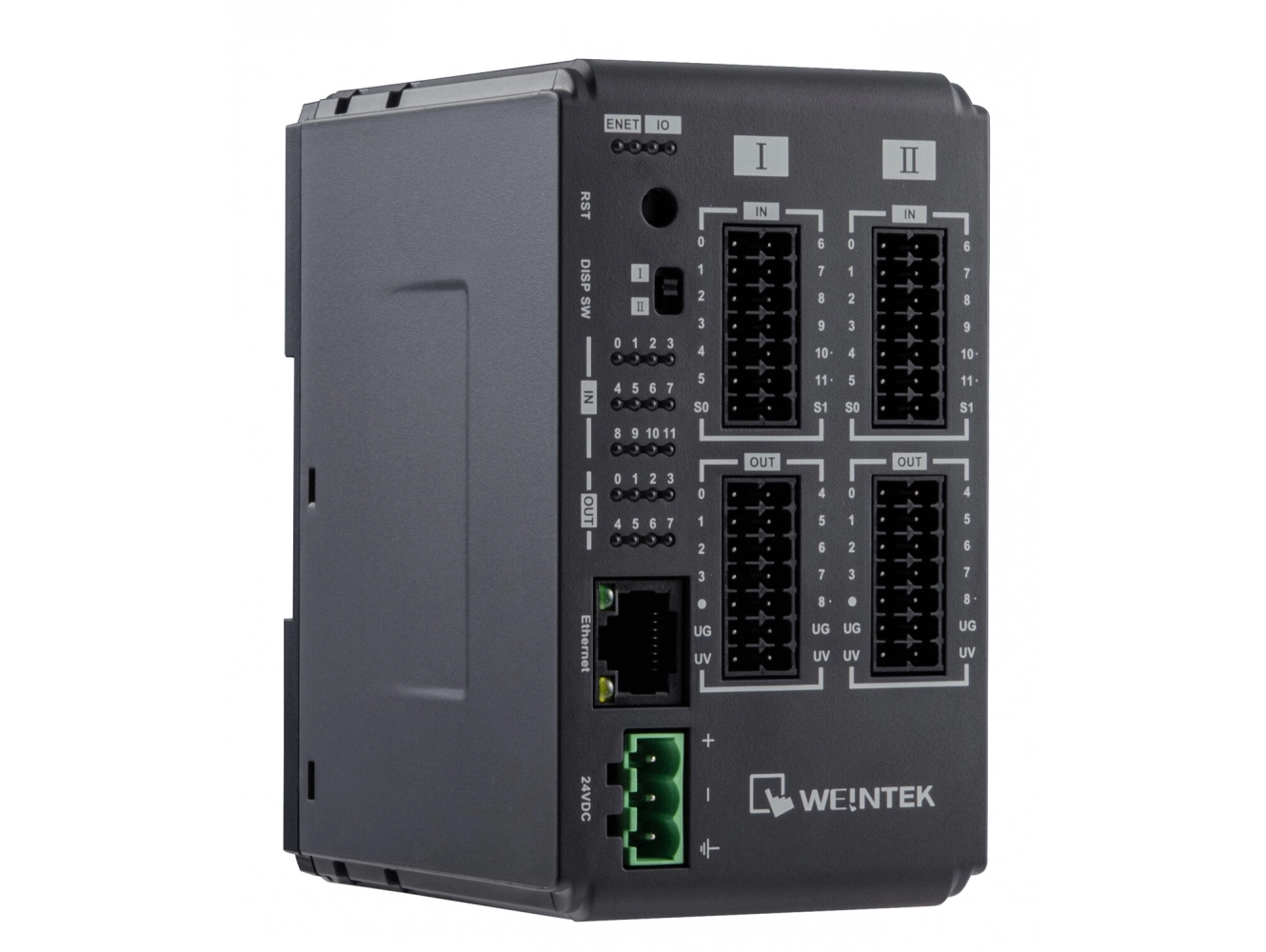

iR-ETN40P — коммуникационный модуль (coupler) со встроенными входами/выходами для модульной системы серии iR

1 USD = 102.3438 РУБ

156 $

15980 ₽

В заказ

В сравнение

В избранное

Weintek Серия: iR

в наличии

156 $

15980 ₽

Цена указана с учетом НДС

В заказ

В сравнение

В избранное

Модуль iR-ETN40P входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)

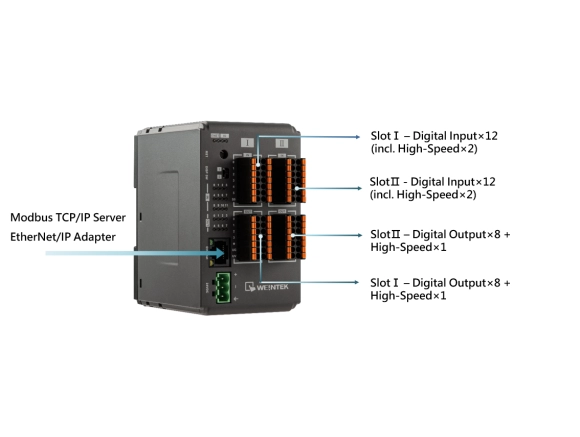

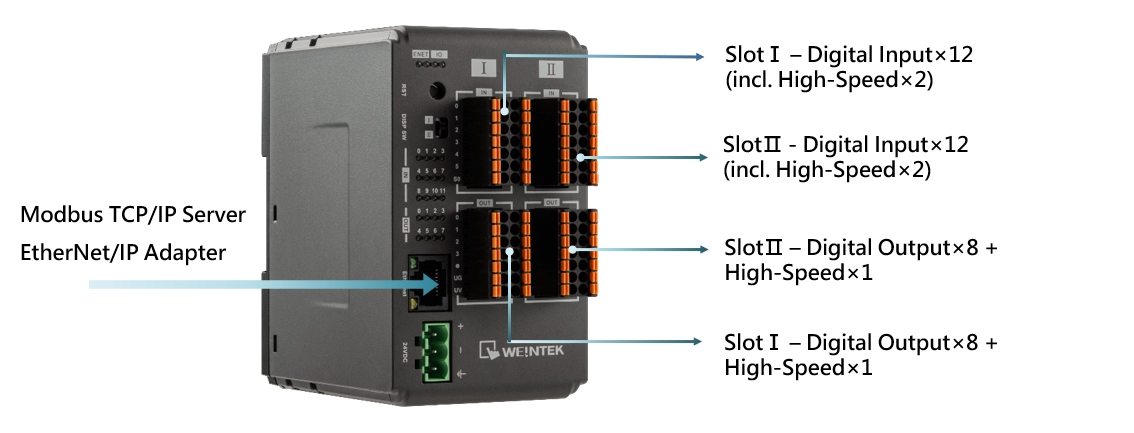

Входы/выходы: 24 цифровых входа (4 высокоскоростных), 16 PNP выходов (из них 2 высокоскоростных).
Возможность расширять конструкцию дополнительными цифровыми и аналоговыми модулями ввода-вывода, температурными модулями и импульсными модулями по мере необходимости.
Входные и выходные разъемы имеют вставной тип, что значительно упрощает установку и подключение.

Модули ввода вывода Weintek

Дискретные модули ввода вывода серии iR		iR-DI16-K	iR-DM16-P	iR-DM16-N	iR-DQ16-P	iR-DQ16-N	iR-DQ8-R
Точки входа	Количество точек	16	8	8	0	0	0
Точки входа	Тип (транзистор/реле)	npn/pnp	npn/pnp	npn/pnp	-	-	-
Точки выхода	Количество точек	0	8	8	16	16	8
Точки выхода	Тип (транзистор/реле)	-	pnp	npn	pnp	npn	Реле

Аналоговые модули ввода вывода серии iR		iR-AI04-VI	iR-AM06-VI	iR-AQ04-VI	iR-AI04-TR
Аналоговые входы (AI)		4	4	0	4
Аналоговые выходы (AO)		0	2	4	0

Модуль для управления движением серии iR		iR-PU01-P
Входы		4 (3 A/B/Z фазы)
Выходы		4 (2 A/B фазы)

Технические характеристики коммуникационного модуля Weintek iR-ETN40P

Параметры

Интерфейсы
Количество портов	1
Скорость передачи данных	10/100 Mbps
Кабель для передачи данных	Витая пара 4x2 (медный), категория 3 (10 Mbps), категория 5 (100 Mbps)
Расстояние между станциями	100 м между концентратором/коммутатором и шиной коммутационного модуля или между двумя шинами коммутационных модулей
Протоколы	Modbus TCP Server, EtherNet/IP adapter
Максимальное количеств TCP/IP соединений	8 соединений
Электрическая изоляция	Изоляция между сетью и логикой
Цифровые выходы
Количество выходов	16
Тип выхода	PNP
Выходное напряжение	11~28VDC
Выходной ток	0.5A на каждый канал (макс. 4A)
Время отклика	OFF->ON: 100 мкс ON->OFF: 600 мкс
Изоляция	Есть, оптическая развязка
Высокоскоростные выходы
Количество выходов	2
Тип выхода	PNP
Выходное напряжение	5VDC
Выходной ток	50 мA на каждый канал
Максимальная выходная частота	40KHz
Изоляция	Есть, оптическая развязка
Цифровые входы
Количество входов	24
Изоляция	Есть, оптическая
Стандартные входы	Количество	20
	Входная логика		npn или pnp
	Logic 1 Входное напряжение		15~28 VDC
	Logic 0 Входное напряжение		0~5 VDC
	Время ответа	OFF->ON	5 мс
	Время ответа	ON->OFF	1 мс
	Входное сопротивление		5.6 KΩ
Высокоскоростные входы	Количество		4
	Входная логика		pnp
	Logic 1 Входное напряжение		15~28 VDC
	Logic 0 Входное напряжение		0~5 VDC
	Макс. входная частота		20KHz
	Входное сопротивление		3 KΩ
Модули расширения
Количество шинных терминалов	Зависит от мощности потребления
Цифровые точки входа	Макс. 224 (Включая 24 встроенных. Максимально доступное количество 248.)
Цифровые точки выхода	Макс. 112 (Включая 16 встроенных. Максимально доступное количество 128 точек.)
Аналоговый входной канал	Макс. 64
Аналоговый выходной канал	Макс. 64
Индикаторы
ENET	Зеленый	Индикатор статуса устройства
ENET	Красный	Индикатор ошибки устройства
IO	Зеленый	Индикатор статуса модуля
IO	Красный	Индикатор ошибки модуля
Общие характеристики
Характеристики питания	Питание	24 VDC (-15%/+20%)
	Рассеиваемая мощность	Номинальное значение 255mA@24VDC
	Ток внутренней шины	Макс.2A@5VDC
	Потребление	526mA@5VDC
	Электрическая изоляция	Изоляция между логикой и питанием
	Предохранитель	1.6A самовосстанавливающийся
Конструкционные характеристики	Защитное покрытие печатной платы	Есть
	Материал корпуса	Пластик
	Габариты	64 x 109 x 81 мм
	Вес (нетто)	около 0.27 кг

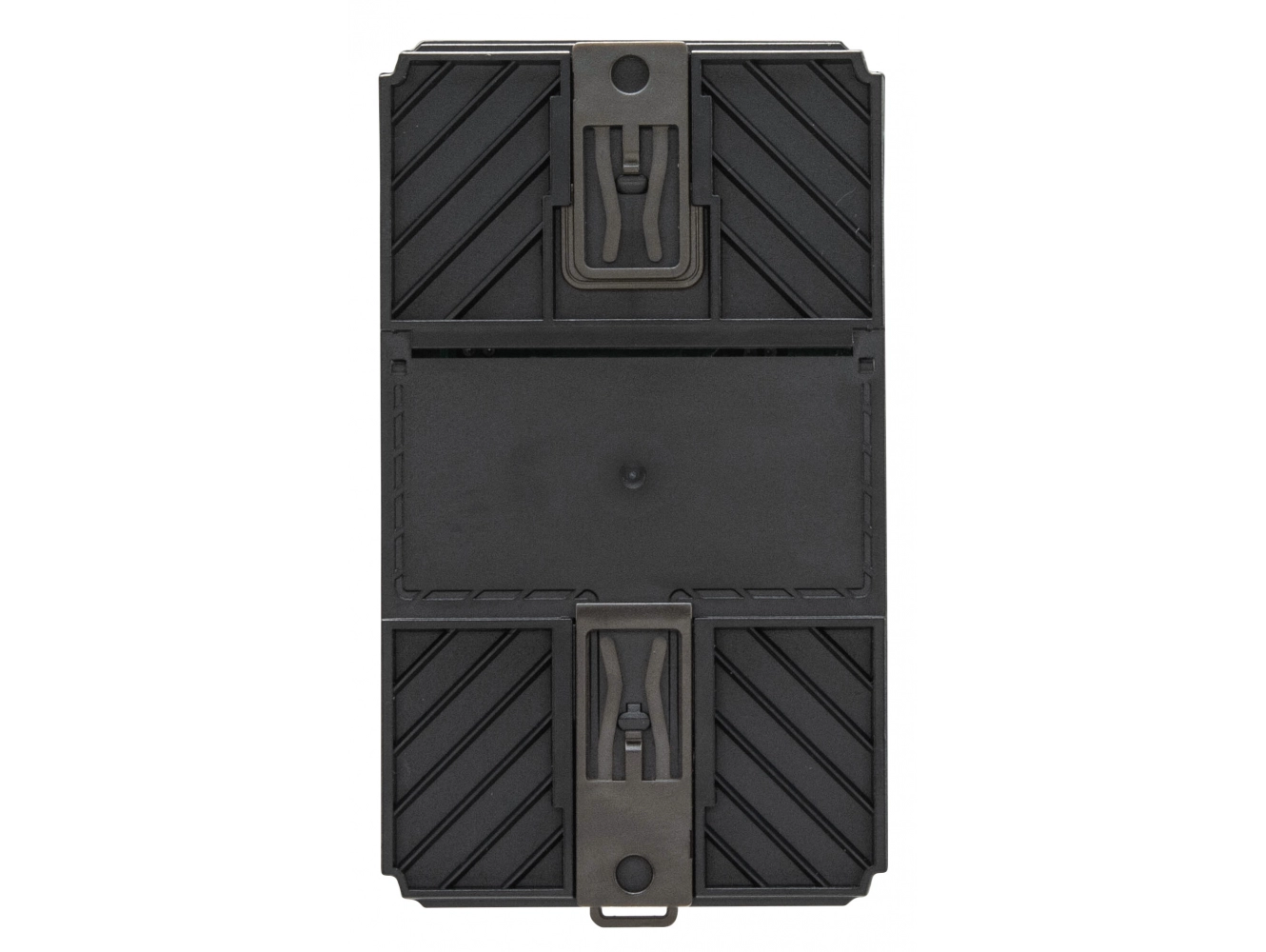

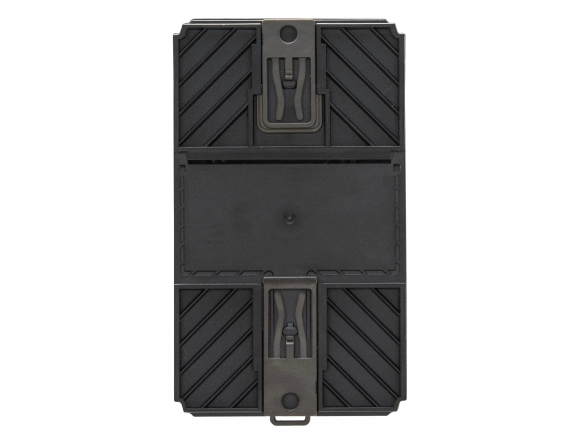

	Крепление	на DIN рейку 35 мм
Технические условия использования	Степень защиты	IP20
	Температура хранения	-20° ~ 70°C
	Рабочая температура	-10° ~ 60°C
	Влажность	10% ~ 90% (без конденсата)
Сертификаты	Электромагнитная устойчивость	EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005

Ограничения

Ограничение подключаемых модулей

Потребление модулей

Тип	Устройство	Потребление	Источник питания
ПЛК	cMT-CTRL-01	550mA/2.75w	2A/10w
Коммуникационный модуль	iR-ETN	220mA/1.1w	2A/10w
	iR-ETN40R	520mA/2.6w	2A/10w
	iR-ETN40P	350mA/1.75W	2A/10w
	iR-COP	170mA/0.85w	2A/10w
iR-ECAT	270mA/1.35w	2A/10w
Дискретные модули ввода вывода	iR-DM16-P	130mA/0.65w	-
	iR-DM16-N	130mA/0.65w	-
	iR-DQ08-R	220mA/1.1w	-
	iR-DQ16-N	205mA/1.02w	-
	iR-DQ16-P	196mA/0.984w	-
	iR-DI16-K	83mA/0.418w	-
Аналоговые модули ввода вывода	iR-AQ04-VI	65mA/0.325w	-
	iR-AI04-VI	70mA/0.35W	-
	iR-AM06-VI	70mA/0.35W	-
	iR-AI04-TR	65mA/0.325w	-
Модуль движения	iR-PU01-P	108mA/0.54 W	-

При подключении нескольких модулей к коммуникационному модулю iR-ETN40P расcчитывайте потребление питания всей системы по формуле.
Пример расчета для 6 модулей iR-DQ08-R

Устройство	Название	Потребление	Источник питания
Коммуникационный модуль	iR-ETN40P	350 mA	2A/10w
Модули ввода вывода	iR-DQ08-R *6	220 mA*7=1.54 A	X
Потребление системой	Потребление: 0.350 A + 1.54 A = 1.890 A Источник питания: 2 A > 1.890 A

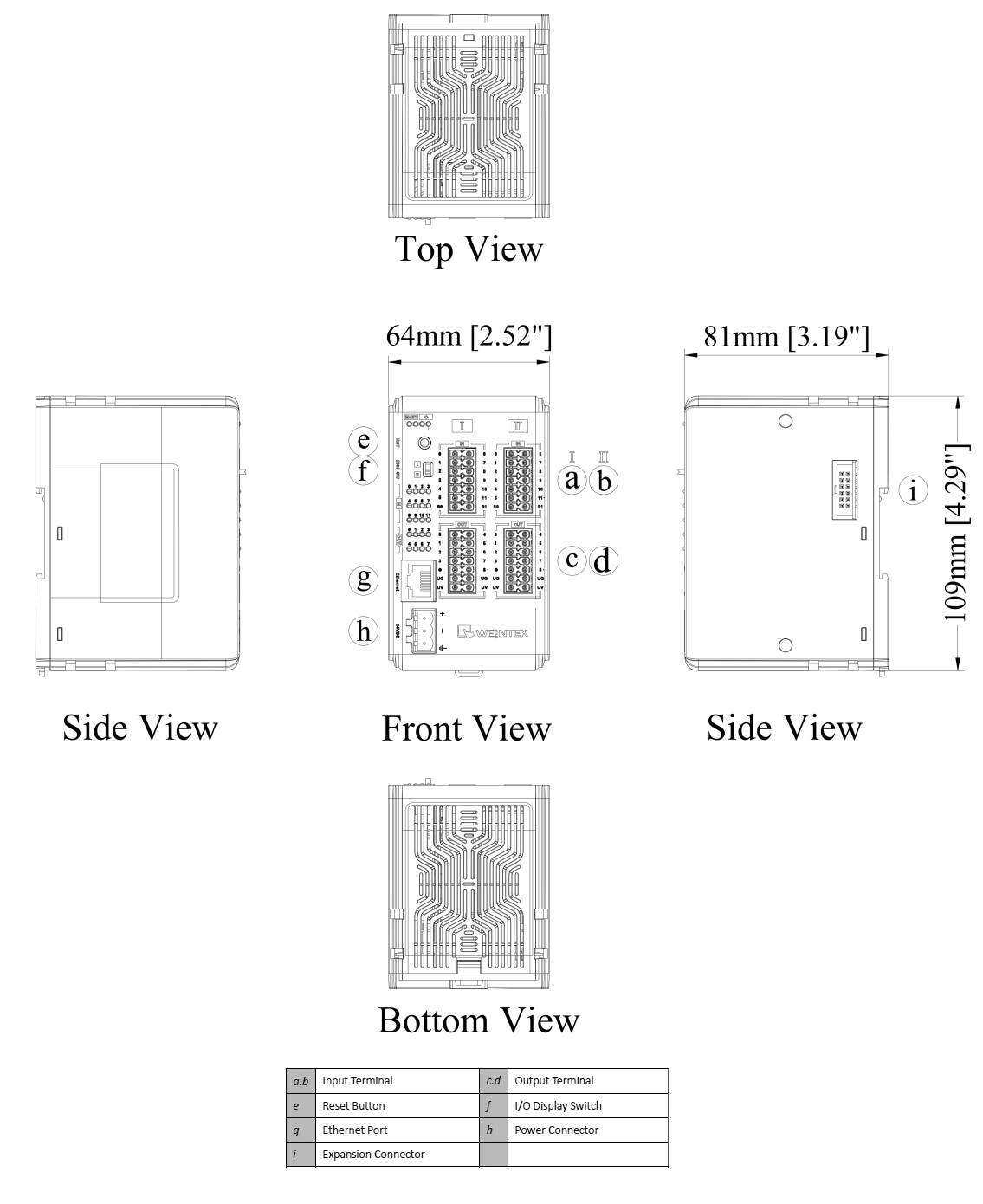

Габариты коммуникационного модуля Weintek iR-ETN40P

Файлы для работы с Weintek iR-ETN40P

Файл	Тип	Дата	Размер	Язык	Сорт
3D модель коммуникационный модуля Weintek iR-ETN40P в формате SLDPRT	SLDPRT	07.12.2023	9.2 МБ		400
3D модель коммуникационного модуля Weintek iR-ETN40P в формате STEP	STEP	07.12.2023	28.3 МБ		400
Инструкция по установке коммуникационного модуля iR-ETN40P	PDF	07.11.2023	340 КБ	Eng	200
Спецификация на коммуникационный модуль iR-ETN40P	PDF	20.12.2023	1000 КБ	Eng	100
Приложение EasyRemote I/O Инструмент для настройки коммутационных модулей Weintek. С его помощью можно устанавливать IP адрес, настраивать параметры модуля, просматривать и редактировать значения переменных.	ZIP	14.10.2022	8.5 МБ		400
Руководство пользователя EasyRemoteIO	PDF	20.02.2021	1.5 МБ	Eng	300
Спецификация с описанием системы дистанционного ввода-вывода Weintek Remote I/O	PDF	11.03.2020	1.4 Мб	Eng	300
Руководство по подключению контроллеров (PLC) к панели оператора Weintek В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.	pdf			Eng	1900
Руководство пользователя iR-ETN40R/40P User Manual(English)	pdf	22.04.2024	2.15 MB	eng	300
Руководство пользователя iR-ETN40P High Speed Output User Manual(English)	pdf	17.07.2024	1.07 MB	eng	300
3D модель iR-ETN40P 3D Model (SLDPRT + STEP)	rar	18.12.2023	17.11 MB	eng	400
EasyBuilder Pro V6.09.02.510 Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro	zip	[10.12.2024]	[773.96 MB]	eng	1450
Руководство по EasyBuilderPro 6.09.02.510 Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek	pdf	30.09.2024		eng	1500
On-line руководство пользователя Weintek EasyBuilder Pro (Eng) Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek	WEB	[30.09.2024]		Eng	1550
