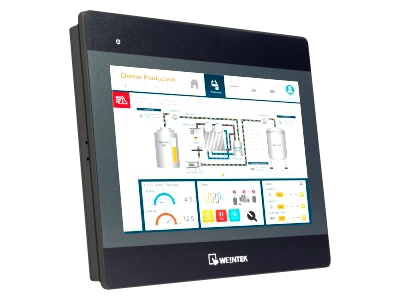

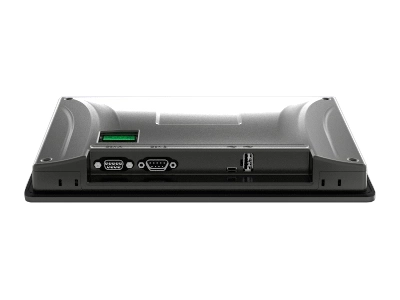

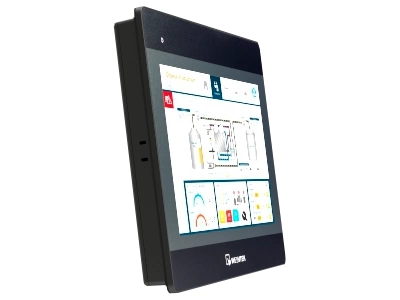

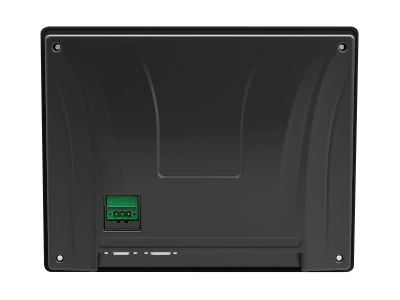

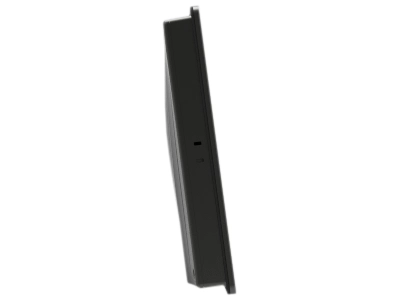

Технические характеристики панели оператора Weintek MT6103iP
Дисплей
| Диагональ экрана | 10.1 ″ |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 400 |
| Контрастность | 600:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 25000 |
| Цветность | 16.2 млн |
| Угол обзора | 60/60/70/70 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | Cortex A8 |
| Частота, МГц | 600 |
| Объем ОЗУ, Мб | 128 |
| Flash (встроенный), Гб | 0.125 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| USB хост | 1xUSB2.0 |
| USB клиент | USB 2.0 (micro) |
| Последовательный интерфейс | COM1 (RS232), COM2 (RS485 2W/4W), COM3 (RS-232 / RS485 2W) |
Конструкция
| Степень защиты лицевой панели | IP65 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260x202 |
| Габариты (Д*Ш*В), мм | 271х213х36.4 |
| Вес (нетто), кг | 1 |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 16 |
| Объем памяти для сохранения архивов в панели, Мб | 48 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0~50 ℃ |
| Температура хранения, ℃ | -20~60 ℃ |
| Потребляемый ток | 0.65 |
| Напряжение питания | 24 ±20% VDC |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Сертификаты | CE |

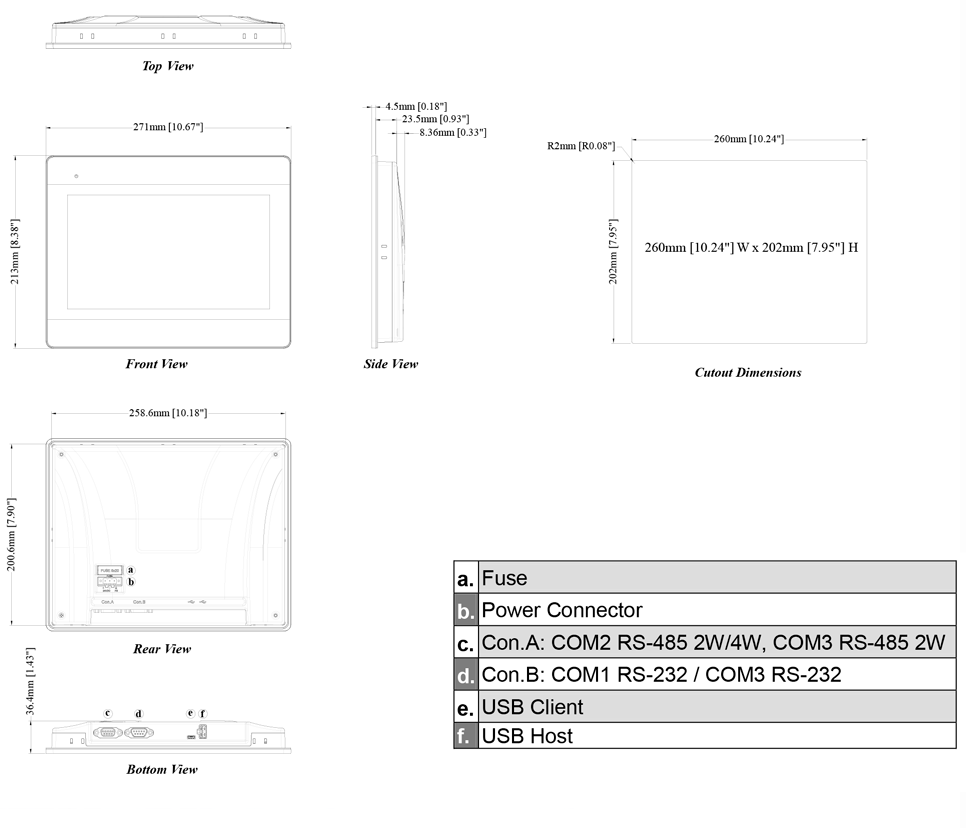

Габариты панели оператора Weintek MT6103iP
Габариты:
271х213х36.4 мм
Посадочное
отверстие:
260x202 мм
Схема соединения Weintek MT6103iP
Название разъема:
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
|---|---|---|---|
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
Файлы для работы с Weintek MT6103iP
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 07.11.2018 | 430.29 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [12.02.2025] | [771.91 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 11.02.2025 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | [11.02.2025] | Eng |
