MT8092XE - 9.7" панель оператора Weintek
1 USD = 107.1758 РУБ
720
$
77166
₽
- Диагональ: 9.7″
- Разрешение: 1024x768
- Цветность: 262K
- Высочайшее качество и надежность
- Процессор 1ГГц, СУПЕР скорость
- ПО: EasyBuilderPro (бесплатное)
- 3 порта RS232/RS485, 2 x Ethernet, USB host, CAN
- Удаленный доступ по VNC, FTP
- Загрузка проекта: с ПК по Ethernet, с флешки
- Поддержка MQTT
Технические характеристики панели оператора Weintek MT8092XE
Дисплей
| Диагональ экрана | 9.7 ″ |
| Разрешение | 1024x768 |
| Яркость, кд/м2 | 350 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 30000 |
| Цветность | 262K |
| Угол обзора | 60/70/70/70 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Частота, МГц | 1000 |
| Объем ОЗУ, Мб | 256 |
| Flash (встроенный), Гб | 0.5 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | 1 x USB 2.0 |
| USB клиент | Нет |
| Ethernet | 2 x 10/100/1000 Base-T |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| CAN Bus | есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| HDMI | Нет |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP65 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 250 x 192 |
| Габариты (Д*Ш*В), мм | 260.6 x 203.1 x 36.5 |
| Вес (нетто), кг | 0.85 |
| Крепление на стену | В щит, VESA 75 x 75 mm |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция, карта активации EasyAccess 2.0 |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Встроен |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Объем памяти для сохранения архивов в панели, Мб | 120 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ 50 ℃ |
| Температура хранения, ℃ | -20 ~ 60 ℃ |
| Потребляемый ток | 650mA @ 24V DC |
| Пробивная прочность корпуса | 500 V AC (1 мин.) |
| Напряжение питания | 24 ±20% VDC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked ATEX зона 2/22 категория 3 cULus Listed |

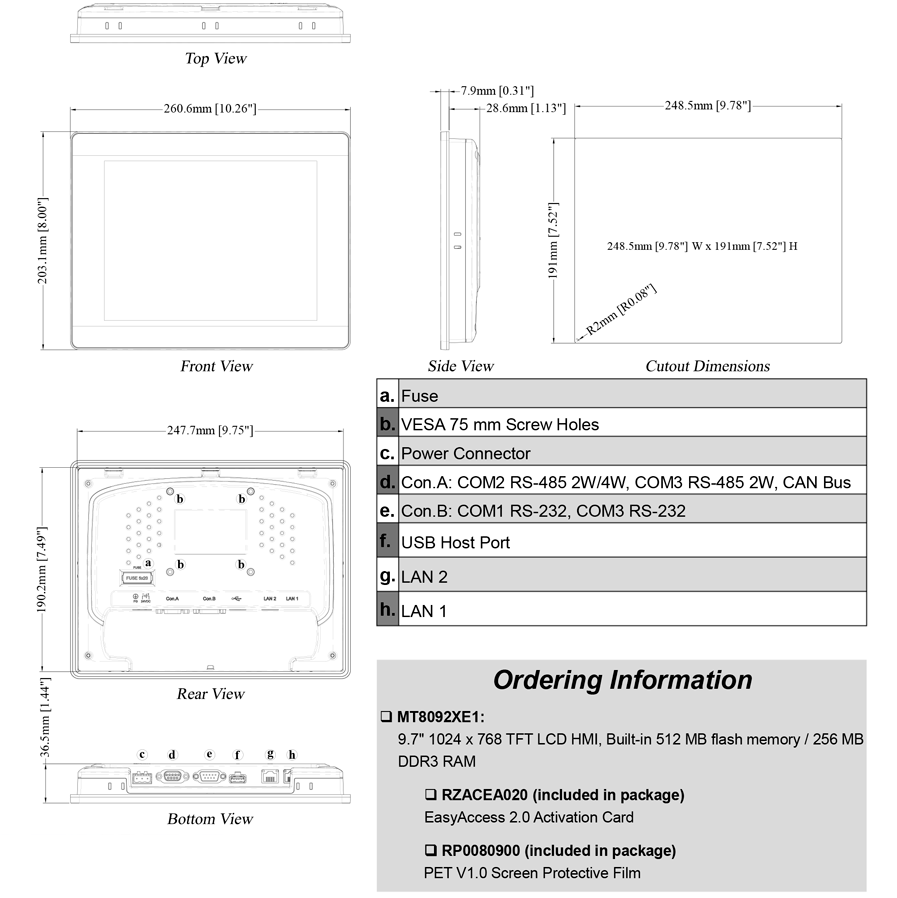

Габариты панели оператора Weintek MT8092XE
Габариты:
260.6 x 203.1 x 36.5 мм
Посадочное
отверстие:
250 x 192 мм

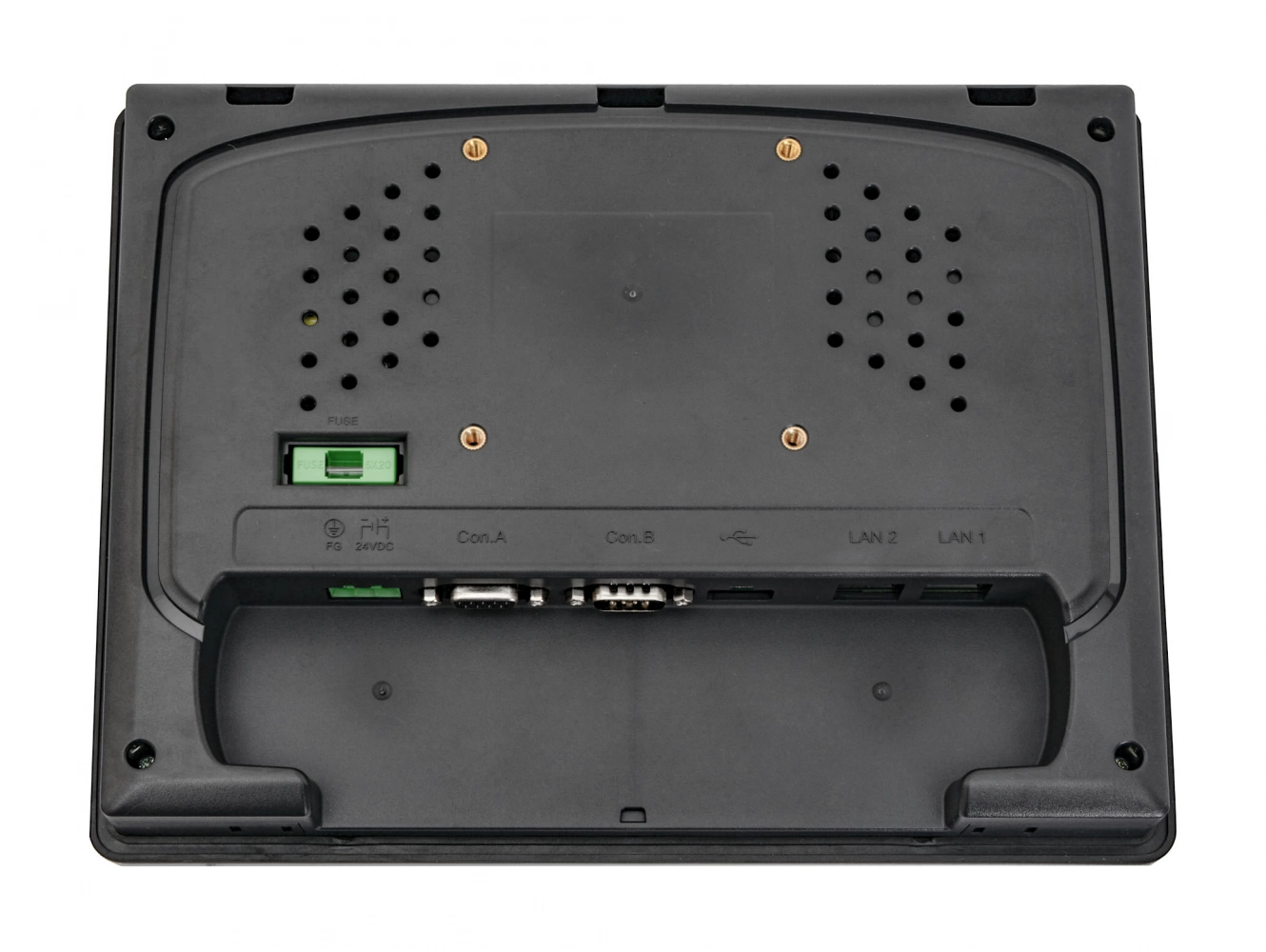

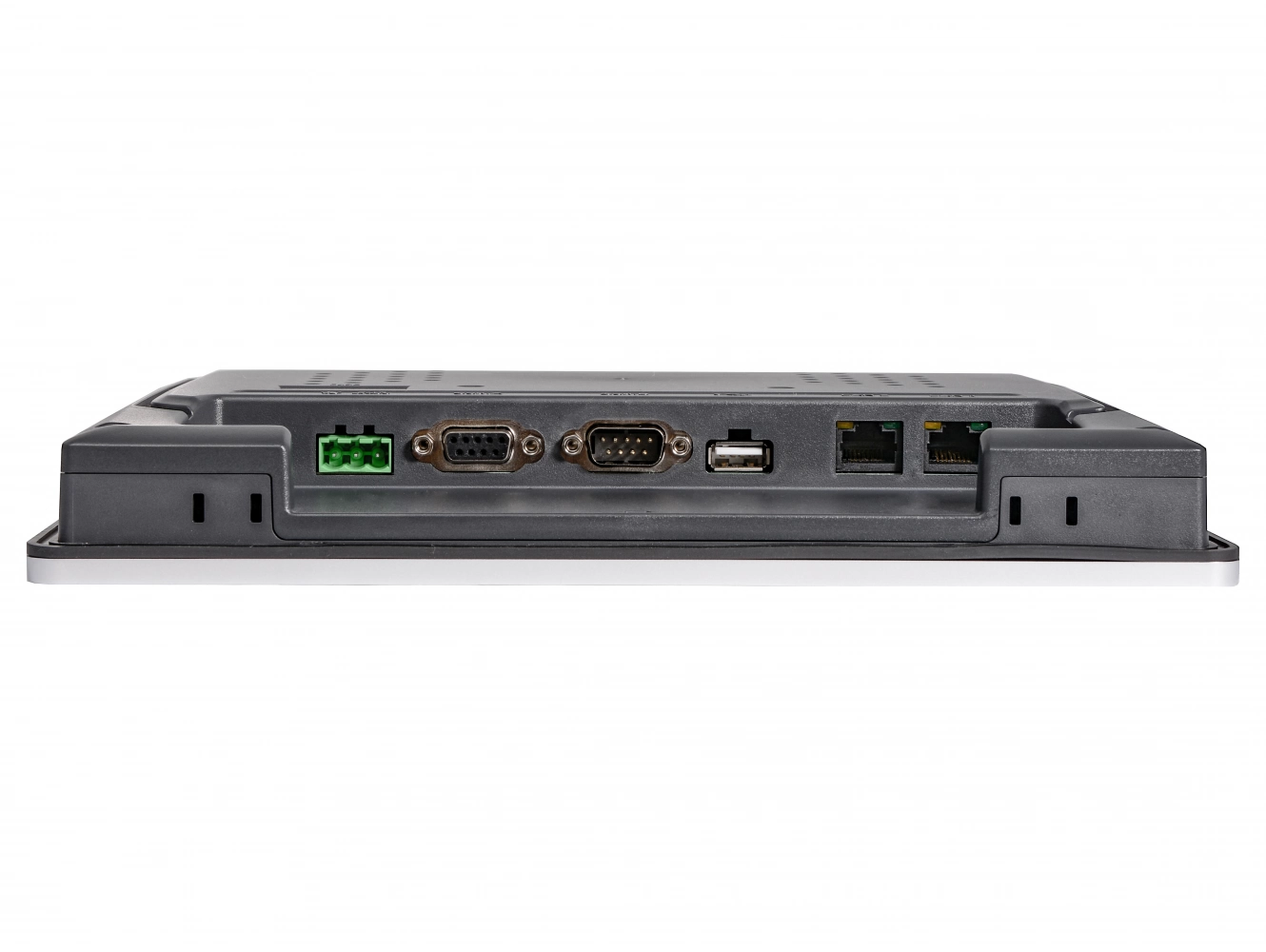

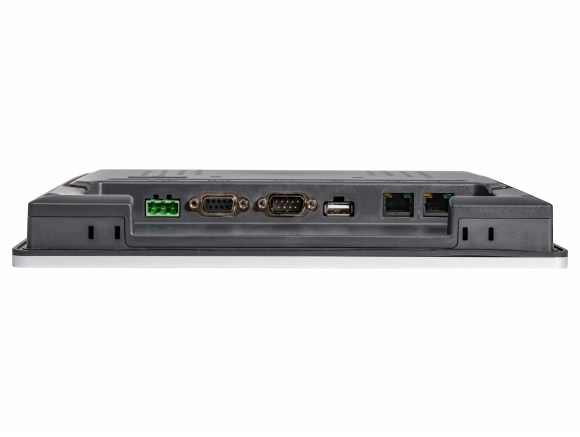

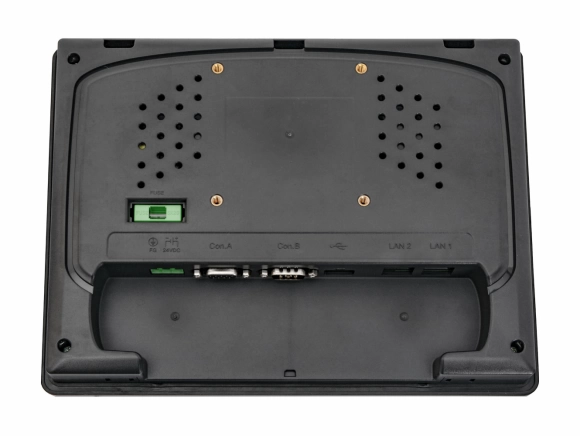

Схема соединения Weintek MT8092XE
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Файлы для работы с Weintek MT8092XE
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| wmf | 10.10.2016 | 500 КБ | ||
| SLDPRT | 28.07.2017 | 3 МБ | ||
| STEP | 28.07.2017 | 8.9 МБ | ||
| 05.10.2015 | 600 КБ | Eng | ||
| 25.07.2022 | 649 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 17.12.2020 | 1.09 MB | eng | ||
| 07.11.2018 | 472.06 KB | eng | ||
| 11.08.2022 | 648.06 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [05.11.2024] | [853.19 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
