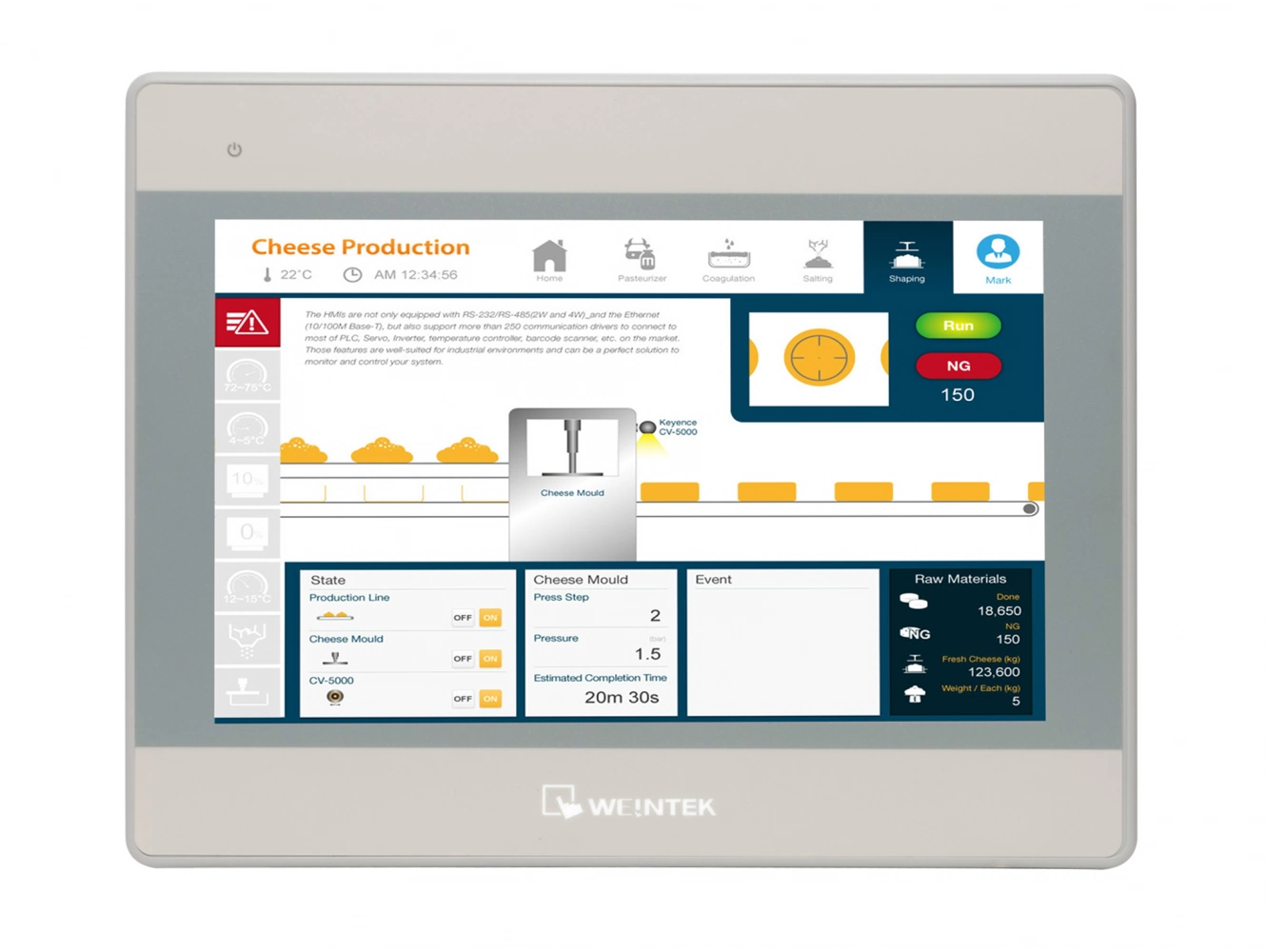

Технические характеристики панели оператора Weintek MT8101iE
Дисплей
| Диагональ экрана | 10.1 ″ |
| Разрешение | 800x480 |
| Яркость, кд/м2 | 300 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 30000 |
| Цветность | 262K |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Частота, МГц | 600 |
| Объем ОЗУ, Мб | 128 |
| Flash (встроенный), Гб | 0.125 |
| RTC (часы реального времени) | Есть |

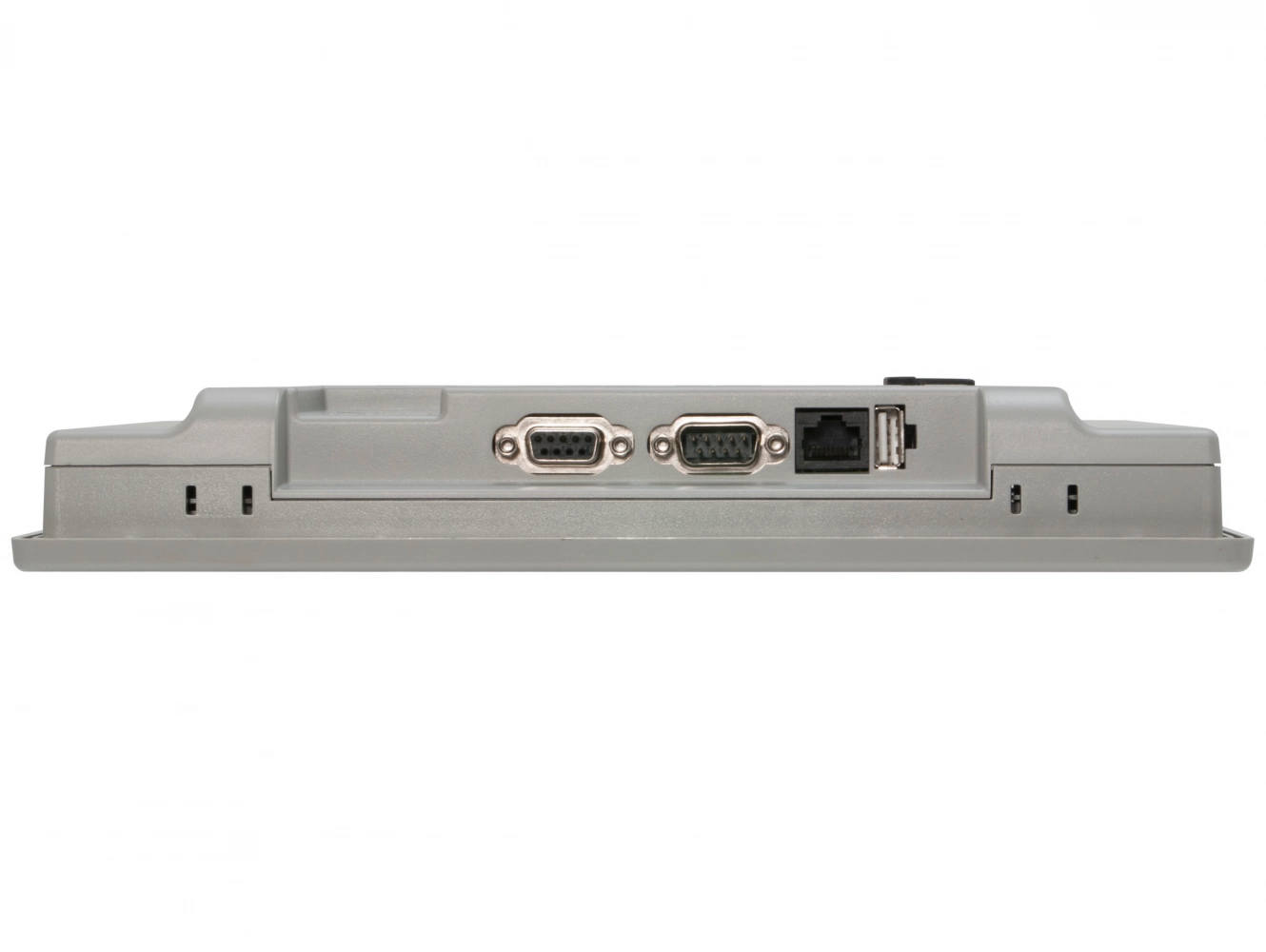

Интерфейсы
| USB хост | 1xUSB2.0 |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | COM1 (RS232), COM2 (RS485 2W/4W), COM3 (RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |

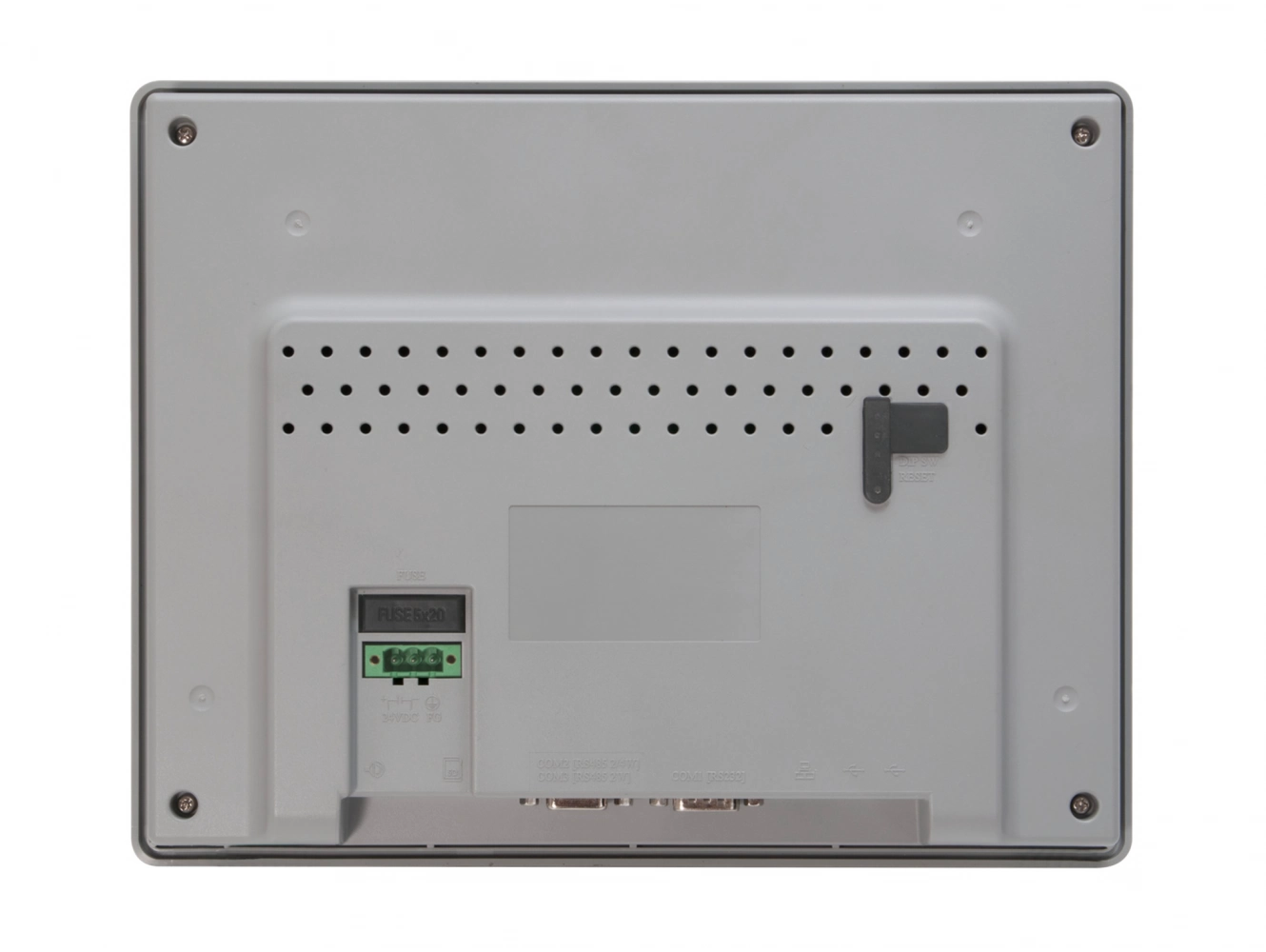

Конструкция
| Степень защиты лицевой панели | IP65 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260x202 |
| Габариты (Д*Ш*В), мм | 271х213х40 |
| Вес (нетто), кг | 1.3 |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Опционально |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 22.5 |
| Объем памяти для сохранения архивов в панели, Мб | 48 |
Эксплуатация и хранение
| Потребляемый ток | 0.4 |
| Напряжение питания | 24 ±20% VDC |
| Сертификаты | CE |

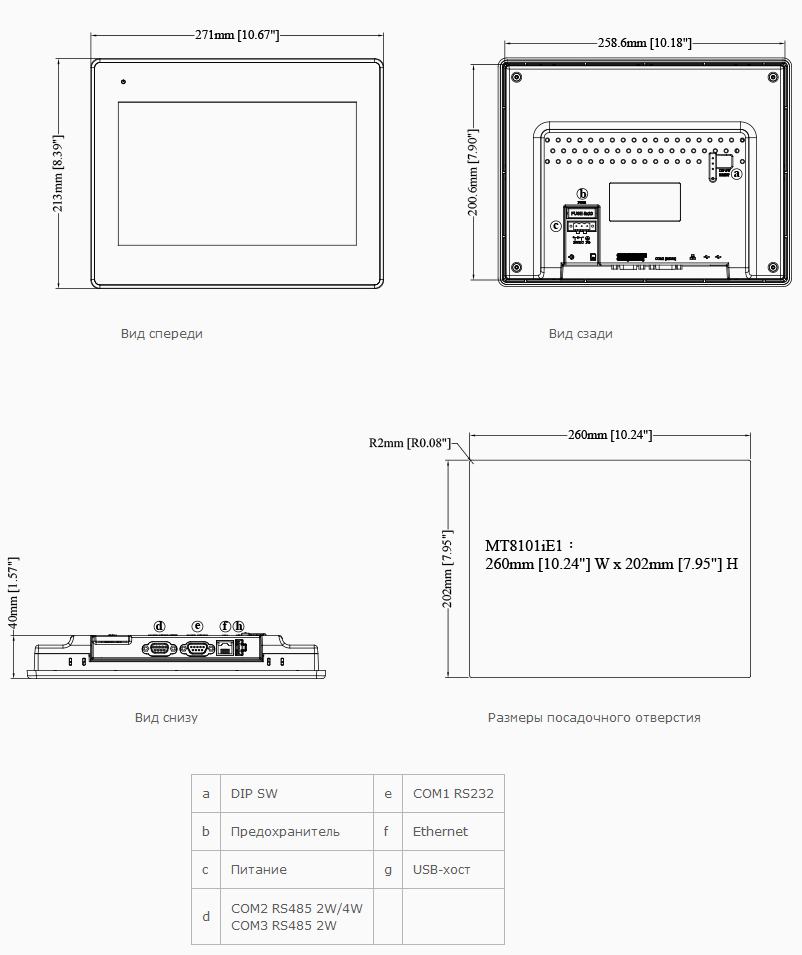

Габариты панели оператора Weintek MT8101iE
Габариты:
271х213х40 мм
Посадочное
отверстие:
260x202 мм

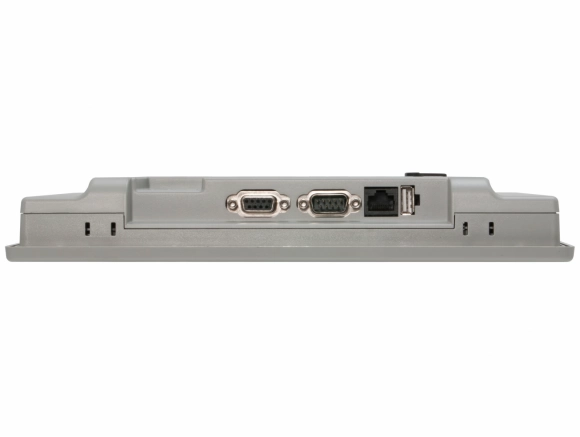

Схема соединения Weintek MT8101iE
Название разъема:
COM1[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
|---|---|
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
COM2/COM3[RS485]
Тип:
DB-9 F ( Мама )
COM2/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
|---|---|---|---|
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
Файлы для работы с Weintek MT8101iE
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| 18.02.2015 | 700 КБ | Eng | ||
| wmf | 10.10.2016 | 400 КБ | ||
| sldprt | 10.10.2016 | 2.8 МБ | ||
| STEP | 17.07.2017 | 8.7 МБ | ||
| 02.02.2015 | 500 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 02.09.2024 | 1.45 MB | eng | ||
| 11.08.2022 | 666.04 KB | eng | ||
| 25.11.2021 | 431.49 KB | eng | ||
| 15.04.2024 | 393.13 KB | eng | ||
| 17.12.2020 | 1.09 MB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [10.12.2024] | [773.96 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
