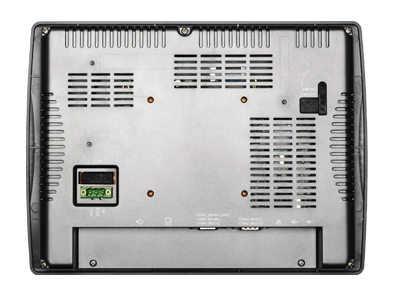

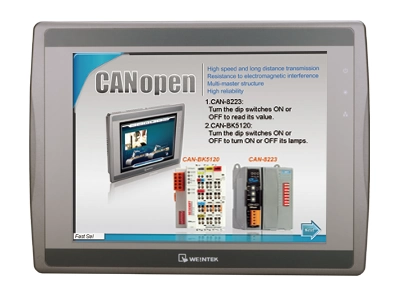

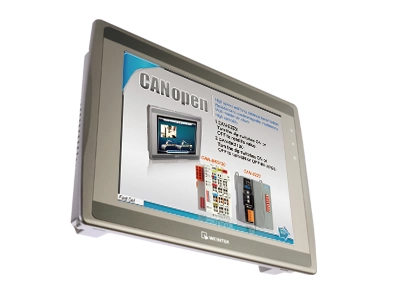

MT8104iH - 10.4" панель оператора Weintek
1 USD = 102.3438 РУБ
918
$
93951
₽
Технические характеристики панели оператора Weintek MT8104iH
Дисплей
| Диагональ экрана | 10.4 ″ |
| Разрешение | 800x600 |
| Яркость, кд/м2 | 300 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 30000 |
| Цветность | 65536 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC |
| Частота, МГц | 400 |
| Объем ОЗУ, Мб | 64 |
| Flash (встроенный), Гб | 0.125 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | есть |
| USB хост | 1xUSB1.1 |
| USB клиент | USB 2.0 |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | COM1 (RS232,RS485,2W/4W), COM2 (RS232), COM3 (RS232,RS485 2W) |
Конструкция
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 259x201 |
| Габариты (Д*Ш*В), мм | 286x212x50 |
| Вес (нетто), кг | 1.6 |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilder8000 |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 16 |
| Объем памяти для сохранения архивов в панели, Мб | 48 |
Эксплуатация и хранение
| Потребляемый ток | 0.3 |
| Напряжение питания | 24 ±20% VDC |
| Сертификаты | CE |

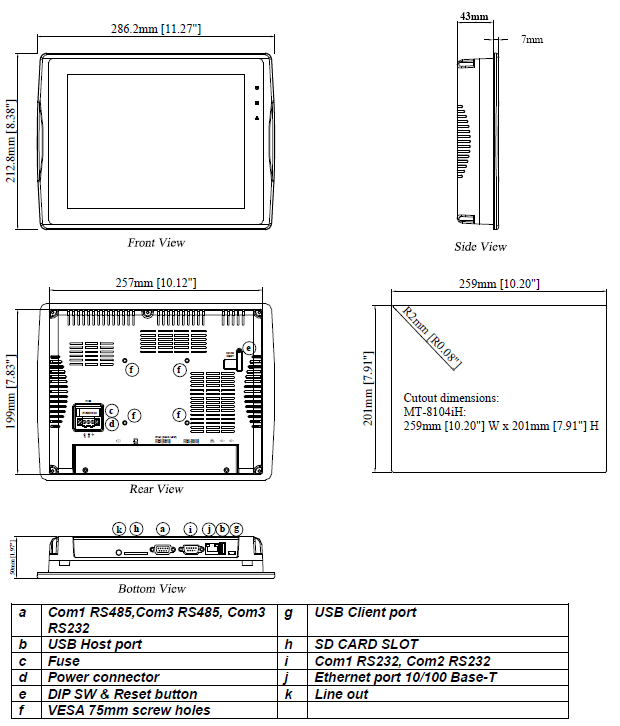

Габариты панели оператора Weintek MT8104iH
Габариты:
286x212x50 мм
Посадочное
отверстие:
259x201 мм

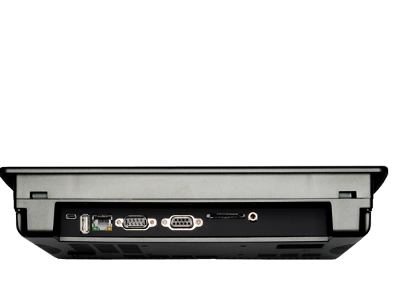

Схема соединения Weintek MT8104iH
Название разъема:
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM2 (RS232) |
|---|---|---|
| 1 | ||
| 2 | RXD | |
| 3 | TXD | |
| 4 | TXD | |
| 5 | GND | GND |
| 6 | RXD | |
| 7 | RTS | |
| 8 | CTS | |
| 9 |
Название разъема:
COM1[RS485 2/4w]
COM3[RS485]
COM3[RS232]
Тип:
DB-9 F ( Мама )
COM1[RS485 2/4w]
COM3[RS485]
COM3[RS232]
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) | COM3 (RS232) |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | TXD | |||
| 8 | RXD | |||
| 9 | Data+(A) |
Файлы для работы с Weintek MT8104iH
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 12.11.2018 | 480.36 KB | eng | ||
| 07.11.2018 | 1.61 MB | eng | ||
| 12.11.2018 | 804.59 KB | eng | ||
| 07.11.2018 | 17.19 MB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [10.12.2024] | [773.96 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
