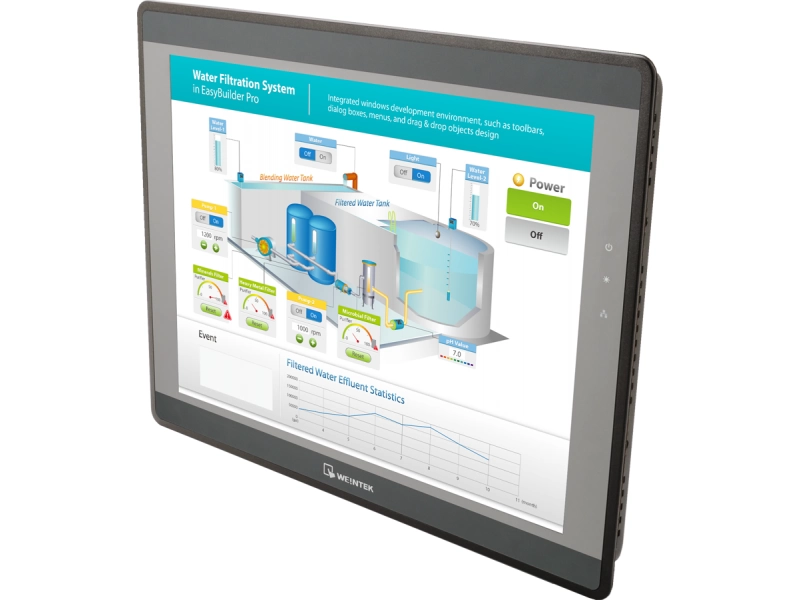

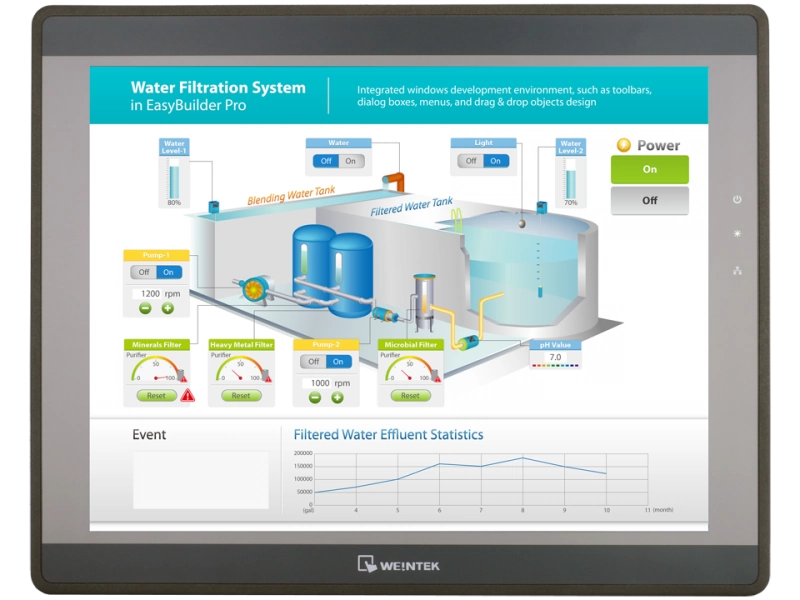

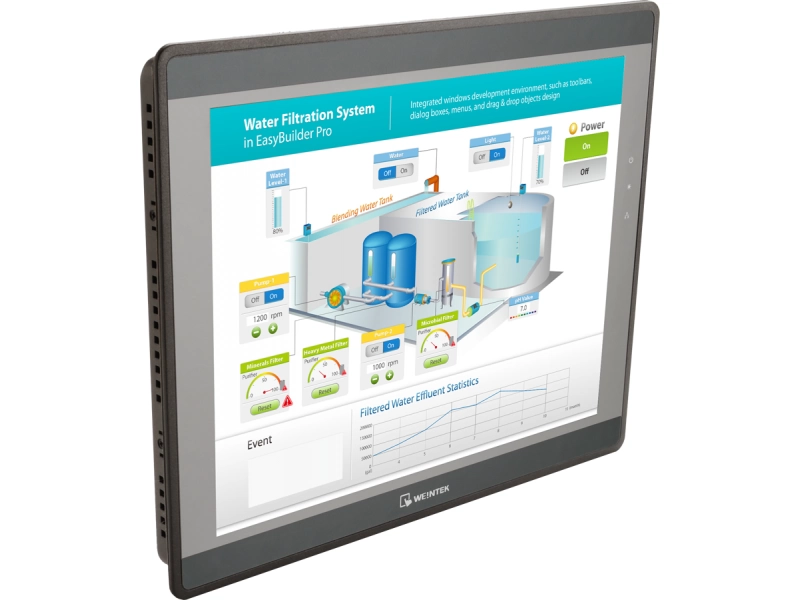

MT8150XE - 15" панель оператора Weintek
1 USD = 100.2192 РУБ
1530
$
153335
₽
- Высочайшее качество и надежность
- Диагональ: 15″
- Разрешение: 1024x768
- Цветность: 16,2 M
- Процессор 1ГГц, СУПЕР скорость
- ПО: EasyBuilderPro (бесплатное)
- Литой алюминиевый корпус
- 2 порта RS232/RS485, Ethernet, USB host, SD карта
- Загрузка проекта: с ПК по Ethernet, с флешки
- Удаленный доступ по VNC, FTP
- Поддержка MQTT
Технические характеристики панели оператора Weintek MT8150XE
Дисплей
| Диагональ экрана | 15.0 ″ |
| Разрешение | 1024x768 |
| Яркость, кд/м2 | 400 |
| Контрастность | 1000:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 50000 |
| Цветность | 16.2 млн |
| Угол обзора | 89/89/89/89 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Объем ОЗУ, Мб | 256 |
| Flash (встроенный), Гб | 0.25 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | SD / SDHC |
| USB хост | USB 2.0 x 1 |
| USB клиент | USB 2.0 x 1 |
| Ethernet | 10/100 Base-T x 1 |
| Последовательный интерфейс | COM1 (RS-232, RS-485 2W/4W) COM3 (RS-485 2W) |
| CAN Bus | Нет |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 352 x 279 |
| Габариты (Д*Ш*В), мм | 366 x 293 x 57 |
| Вес (нетто), кг | 2.75 |
| Крепление на стену | В щит, VESA 75 x 75 mm |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Нет |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Объем памяти для сохранения архивов в панели, Мб | 64 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ 50 ℃ |
| Температура хранения, ℃ | -20 ~ 60 ℃ |
| Потребляемый ток | 1.2A @ 24V DC |
| Напряжение питания | 24 ±20% V DC |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500 V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked ATEX зона 2/22 категория 3 cULus Listed |

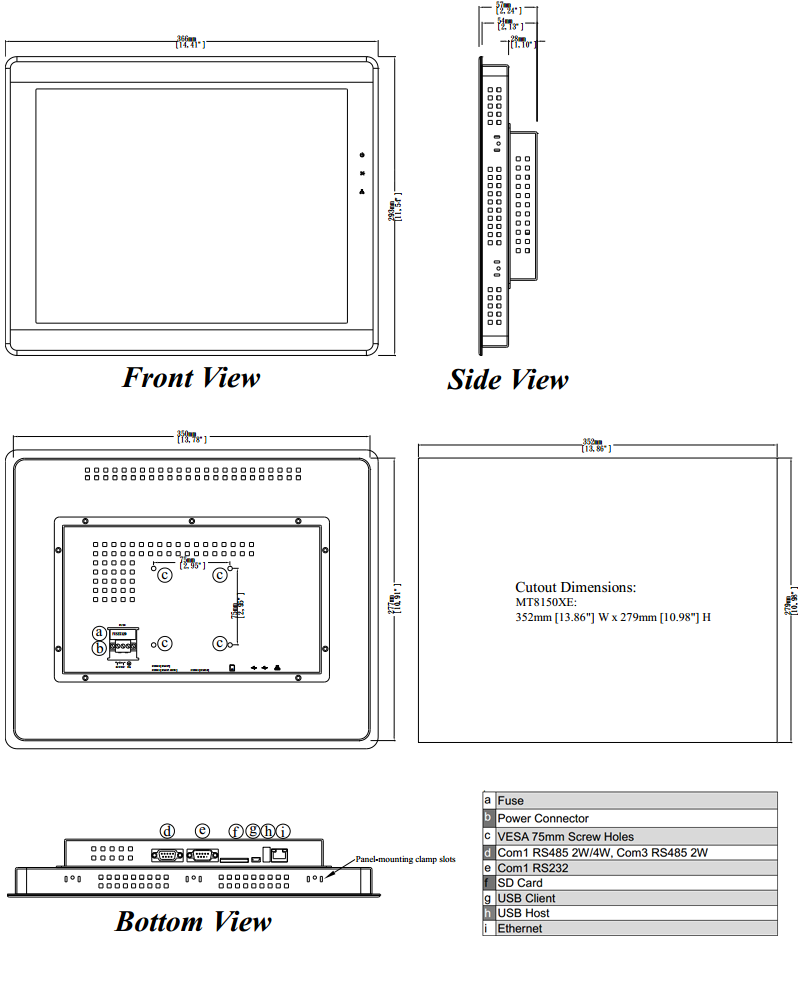

Габариты панели оператора Weintek MT8150XE
Габариты:
366 x 293 x 57 мм
Посадочное
отверстие:
352 x 279 мм

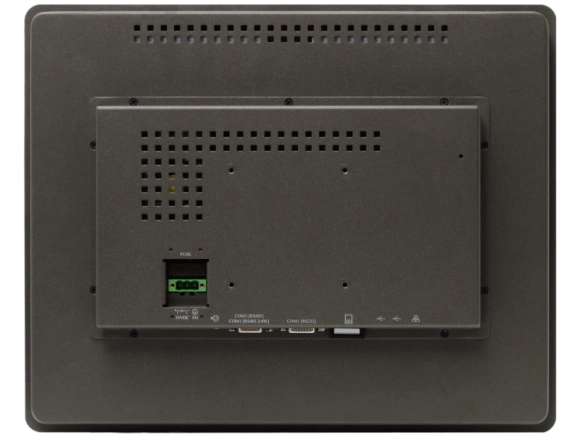

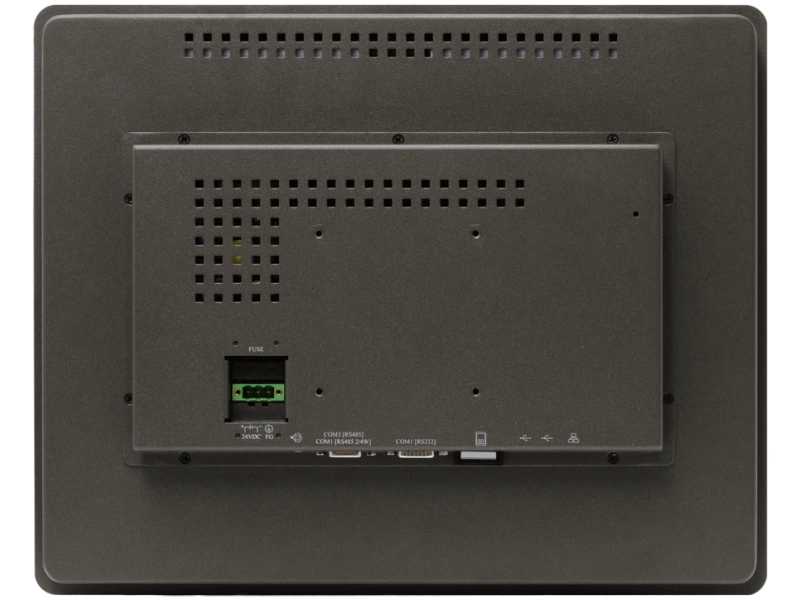

Схема соединения Weintek MT8150XE
Название разъема:
COM1[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
|---|---|
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |

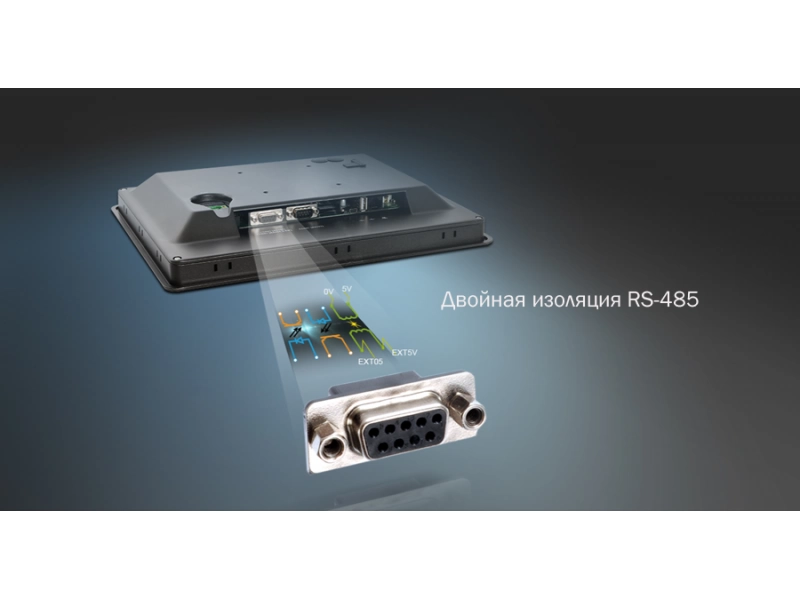

Название разъема:
COM1/COM3[RS485]
Тип:
DB-9 F ( Мама )
COM1/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) |
|---|---|---|---|
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND1 | GND1 | |
| 6 | |||
| 7 | Data-(B) | ||
| 8 | DATA+(A) | ||
| 9 | GND2 |
Файлы для работы с Weintek MT8150XE
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| sldprt | 10.10.2016 | 1.7 МБ | ||
| wmf | 10.10.2016 | 200 КБ | ||
| STEP | 31.07.2017 | 4.6 МБ | ||
| 05.12.2013 | 400 КБ | Eng | ||
| 02.09.2021 | 570 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 12.11.2018 | 480.36 KB | eng | ||
| 15.04.2024 | 393.13 KB | eng | ||
| 17.12.2020 | 1.09 MB | eng | ||
| 07.11.2018 | 472.06 KB | eng | ||
| 10.09.2021 | 569.04 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [05.11.2024] | [853.19 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
