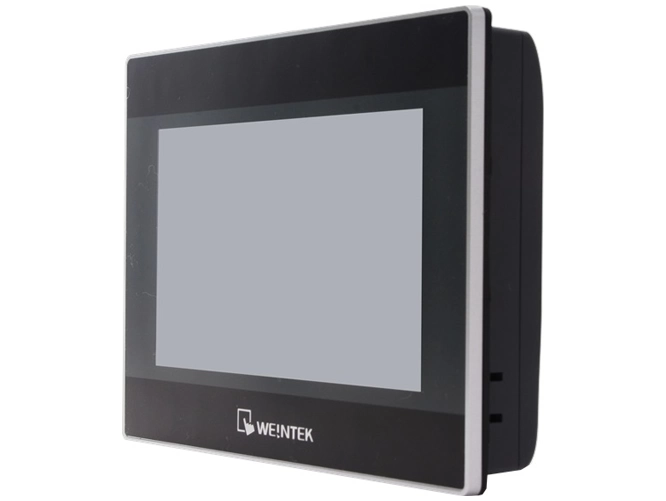

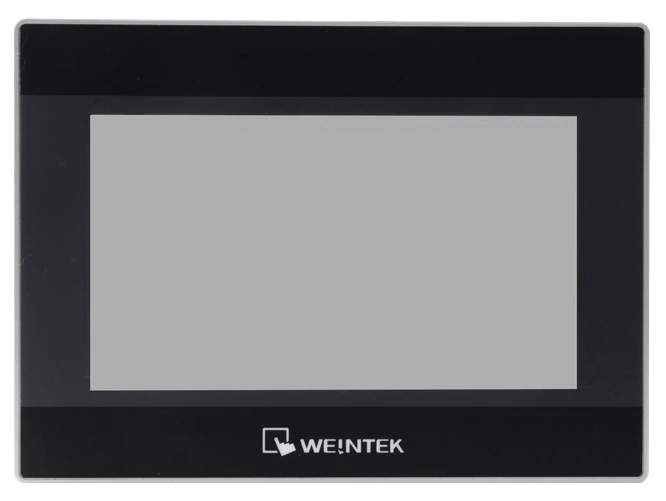

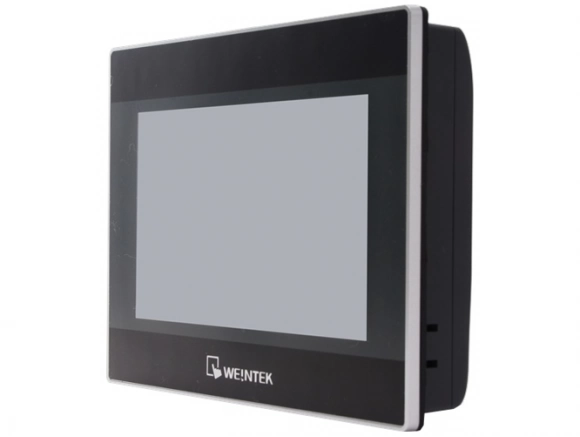

cMT3072 - 7″ панель оператора Weintek (CODESYS,MQTT,OPC UA,IPS)
1 USD = 100.2192 РУБ
Технические характеристики панели оператора Weintek cMT3072
Дисплей
| Тип матрицы | IPS |
| Диагональ экрана | 7.0 ″ |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 450 |
| Контрастность | 800:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 25000 |
| Цветность | 16.2 млн |
| Угол обзора | 85/85/85/85 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex-A9 |
| Частота, МГц | 1000 |
| Объем ОЗУ, Мб | 1000 |
| Flash (встроенный), Гб | 4 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| USB хост | 1xUSB2.0 |
| USB клиент | Нет |
| Ethernet | 2 x LAN |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232, COM3 RS-232 |
| CAN Bus | есть |
| Поддержка OPC UA | OPC UA-сервер/клиент |
| Поддержка MQTT | Есть |
| Разъем питания | 3х контактный с фиксацией |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | UL Type 4X (indoor use only) / NEMA4 / IP65 Compliant Front Panel |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 192x138 |
| Габариты (Д*Ш*В), мм | 200.3x146.3x35.0 |
| Вес (нетто), кг | 0.6 |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | Встроен |
| Codesys | Опционально |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных, 10000 записей в каждом |
Эксплуатация и хранение
| Температура хранения, ℃ | -20° ~ 60°C |
| Потребляемый ток | 2A@12VDC ; 1A@24VDC |
| Напряжение питания | 10.5~28VDC |
| Развязка по питанию | Есть |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500VAC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10%~90% (без конденсата) |
| Сертификаты | CE marked / UL Application in progress |

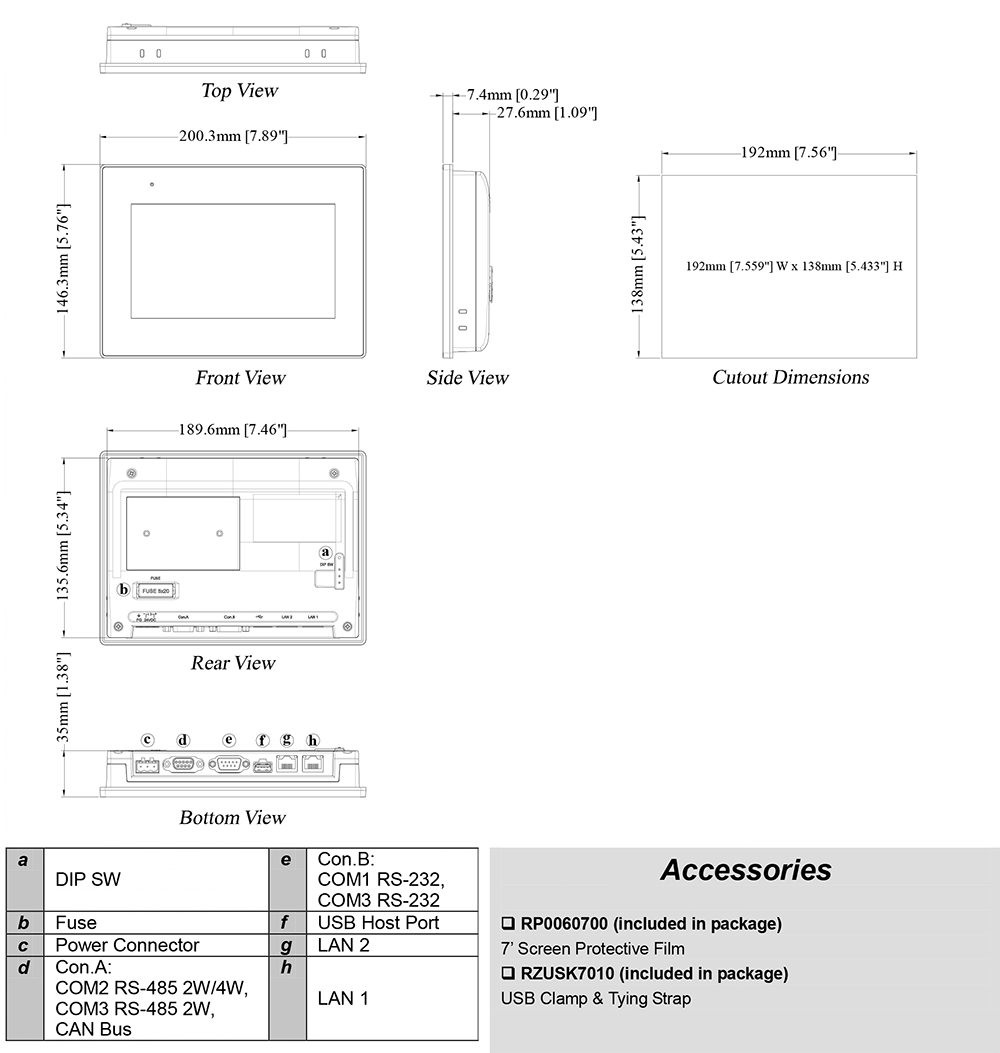

Габариты панели оператора Weintek cMT3072
Габариты:
200.3x146.3x35.0 мм
Посадочное
отверстие:
192x138 мм

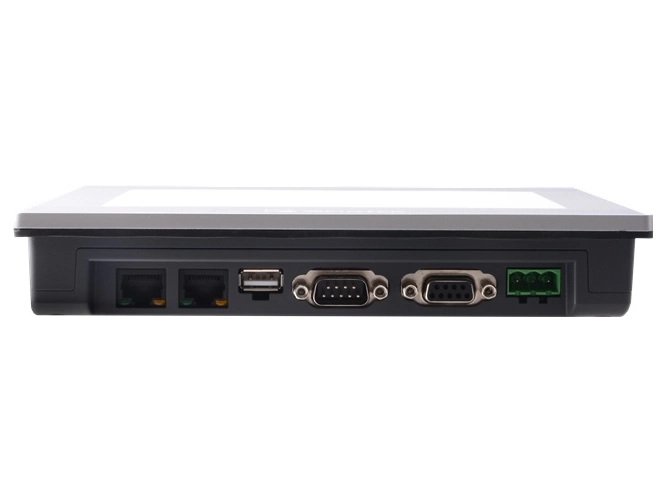

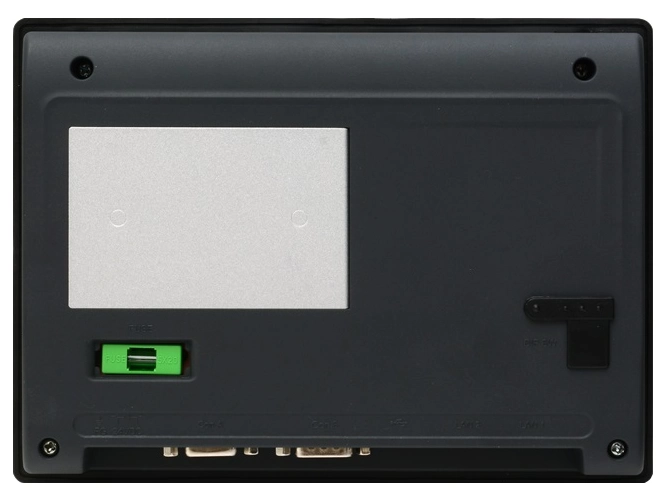

Схема соединения Weintek cMT3072
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
