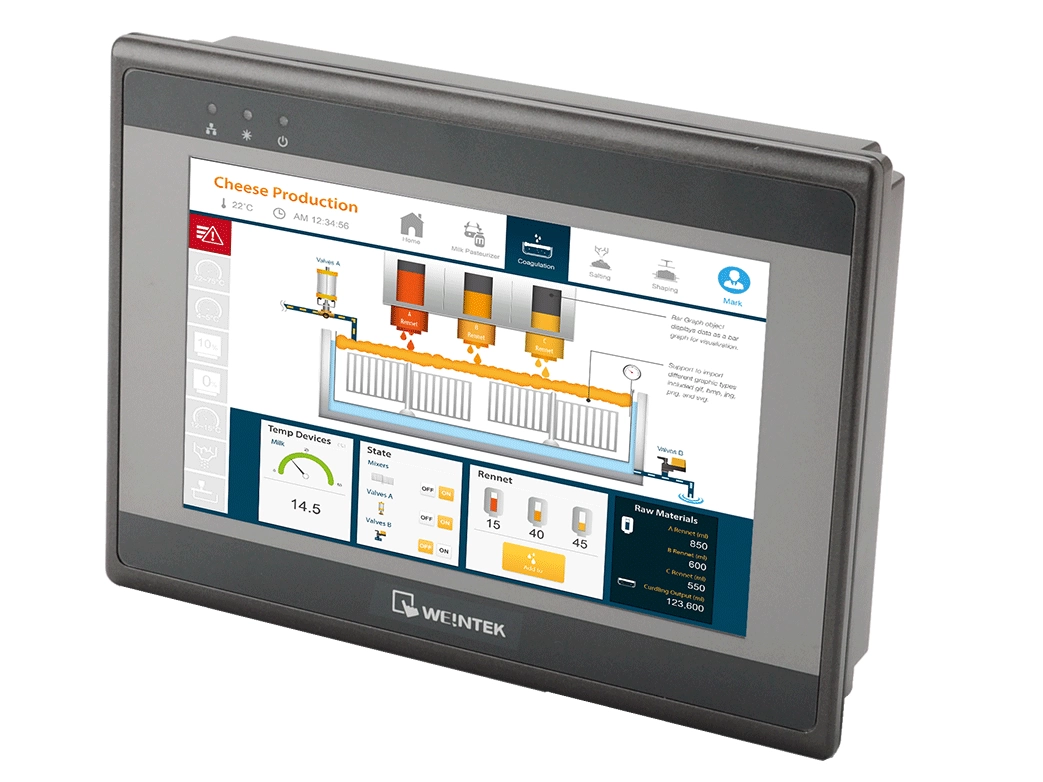

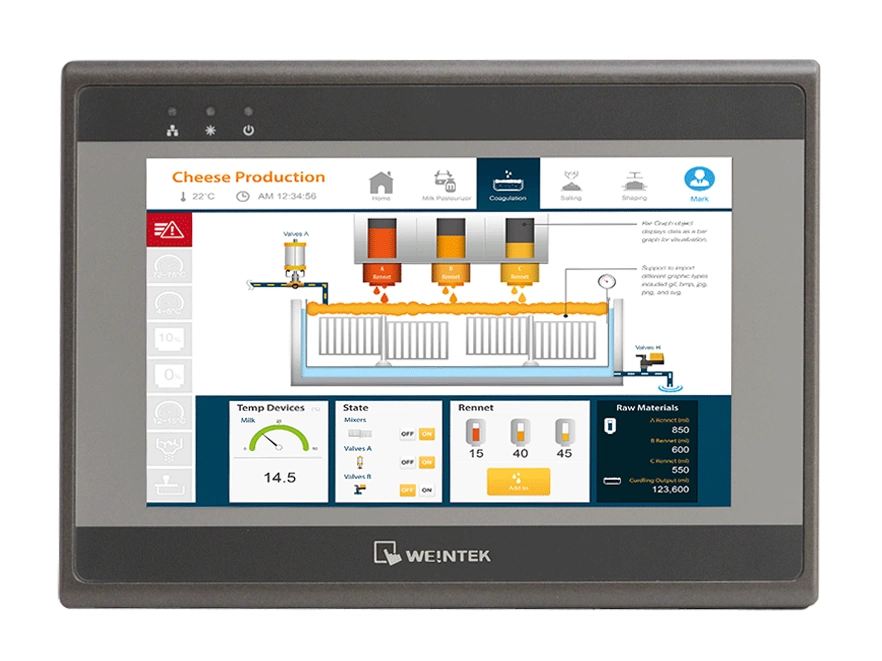

eMT3070B - 7" панель оператора Weintek
1 USD = 102.5761 РУБ
560
$
57442
₽
- Высочайшее качество и надежность
- Диагональ: 7″
- Разрешение: 800x480
- Цветность: 16.7M
- ПО: EasyBuilderPro (бесплатное)
- Литой алюминиевый корпус
- 2 порта RS232/RS485, Ethernet, USB host, SD карта, CAN, линейный аудио выход
- Удаленный доступ по VNC, FTP
Технические характеристики панели оператора Weintek eMT3070B
Дисплей
| Диагональ экрана | 7.0 ″ |
| Разрешение | 800x480 |
| Яркость, кд/м2 | 500 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >30000 |
| Цветность | 16.7 млн |
| Угол обзора | 60/50/65/65 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Частота, МГц | 1000 |
| Объем ОЗУ, Мб | 256 |
| Flash (встроенный), Гб | 0.25 |
| RTC (часы реального времени) | Есть |

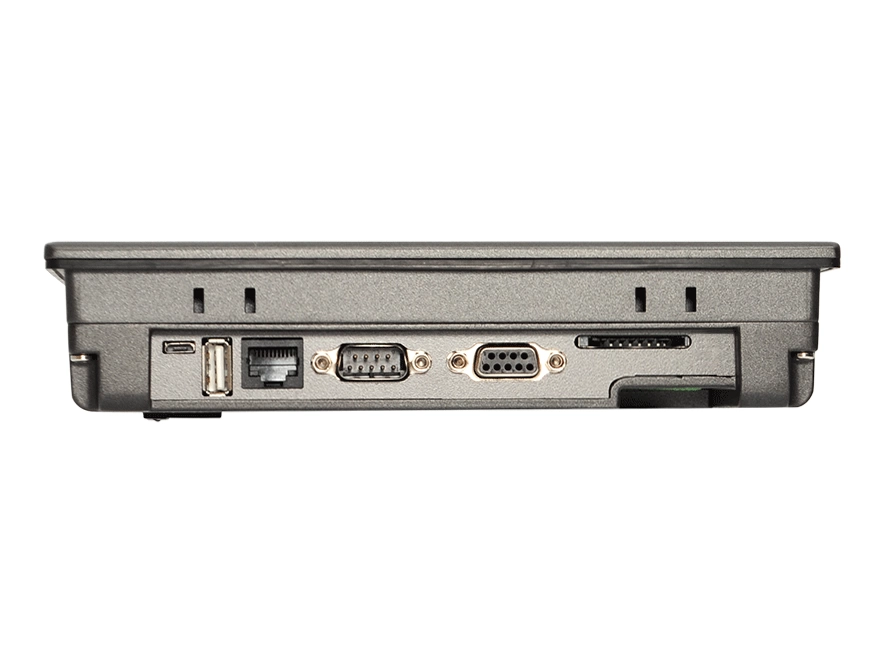

Интерфейсы
| Слот SD карты | SD / SDHC |
| USB хост | USB 2.0 x 1 |
| USB клиент | USB 2.0 x 1 (micro) |
| Ethernet | 10/100 Base-T x 1 |
| Последовательный интерфейс | COM1: RS-232/RS-485 2W/4W COM3: RS-232/RS-485 2W |
| Wi-Fi | Нет |
| CAN Bus | CANopen протокол |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Поддержка OPC UA | клиент |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 192 x 138 |
| Габариты (Д*Ш*В), мм | 200.3 x 146.3 x 42.5 |
| Вес (нетто), кг | 0.9 |
| Крепление на стену | В щит |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Объем памяти для сохранения архивов в панели, Мб | 64 |
Эксплуатация и хранение
| Рабочая температура, ℃ | -20 ~ 50 ℃ |
| Температура хранения, ℃ | -20 ~ 70 ℃ |
| Потребляемый ток | 400m A @ 24V DC |
| Развязка по питанию | Встроенная |
| Напряжение питания | 24 ±20% V DC |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked cULus Listed |

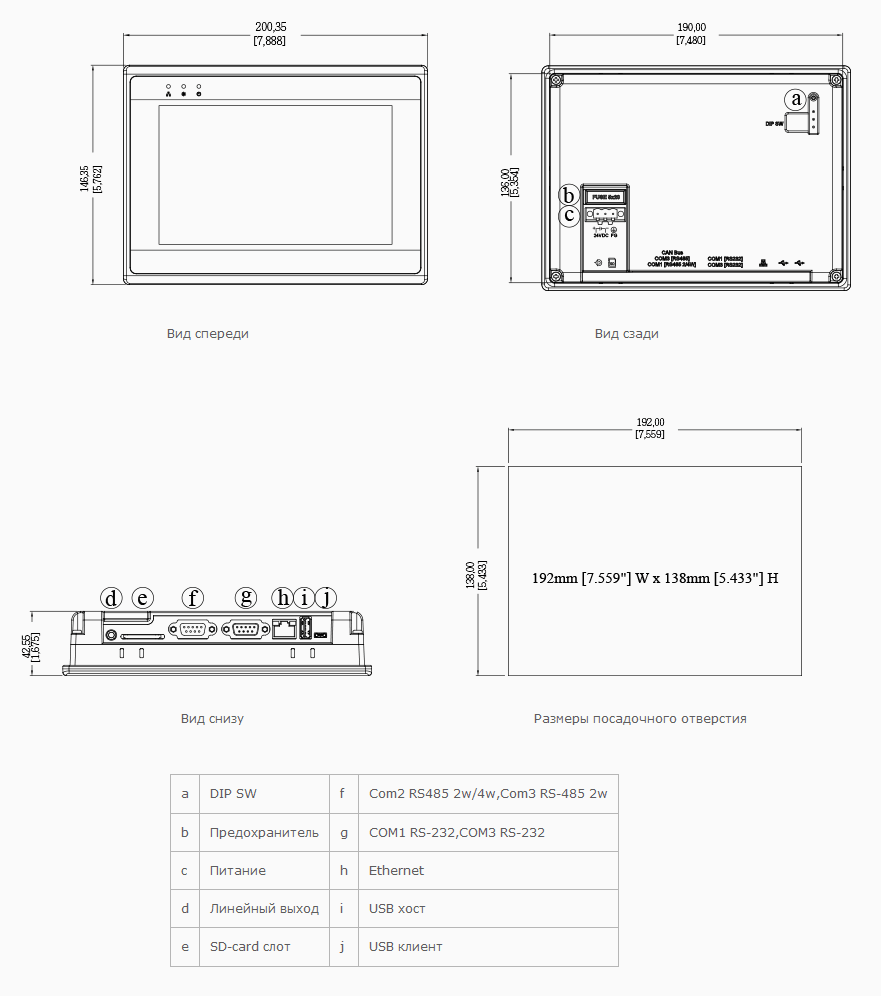

Габариты панели оператора Weintek eMT3070B
Габариты:
200.3 x 146.3 x 42.5 мм
Посадочное
отверстие:
192 x 138 мм

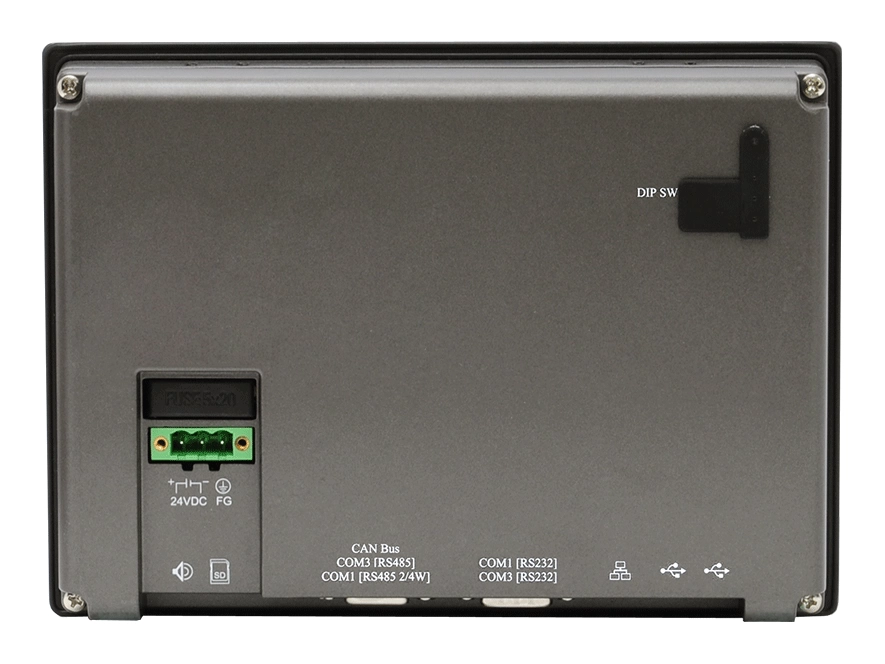

Схема соединения Weintek eMT3070B
Название разъема:
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM2 (RS232) |
|---|---|---|
| 1 | ||
| 2 | RXD | |
| 3 | TXD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TXD |
| 8 | CTS | RXD |
| 9 |
Название разъема:
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
Тип:
DB-9 F ( Мама )
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) | CAN BUS |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+(A) |
Файлы для работы с Weintek eMT3070B
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| wmf | 10.10.2016 | 200 КБ | ||
| step | 31.07.2017 | 4.7 МБ | ||
| SLDPRT | 31.07.2017 | 1.8 МБ | ||
| 02.02.2015 | 600 КБ | Eng | ||
| 31.08.2022 | 448 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 07.11.2018 | 555.88 KB | eng | ||
| 15.04.2024 | 393.13 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [05.11.2024] | [853.19 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
