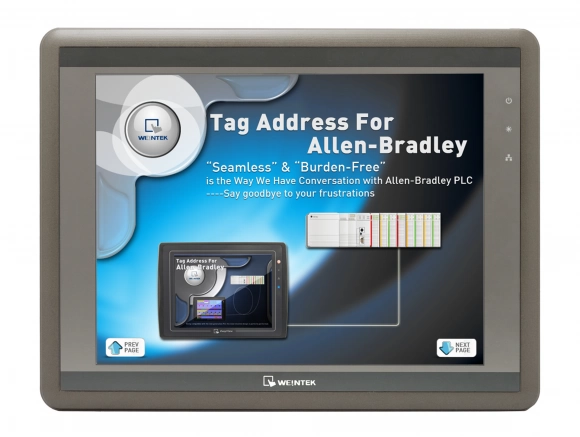

eMT3120A - 12.1" панель оператора Weintek
1 USD = 102.5761 РУБ
- Высочайшее качество и надежность
- Диагональ: 12.1″
- Разрешение: 1024x768
- Цветность: 16,2 млн
- ПО: EasyBuilderPro (бесплатное)
- Литой алюминиевый корпус
- 2 порта RS-232/RS-485, Ethernet, USB host, SD карта, CAN, линейный аудио выход
- Удаленный доступ по VNC, FTP
- Загрузка проекта: с ПК по USB, с ПК по Ethernet, с флешки, с SD карты
Технические характеристики панели оператора Weintek eMT3120A
Дисплей
| Диагональ экрана | 12.1 ″ |
| Разрешение | 1024x768 |
| Яркость, кд/м2 | 500 |
| Контрастность | 700:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 50000 |
| Цветность | 16.2 млн |
| Угол обзора | 80/80/80/80 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC |
| Частота, МГц | 800 |
| Объем ОЗУ, Мб | 256 |
| Flash (встроенный), Гб | 0.25 |
| RTC (часы реального времени) | Есть |

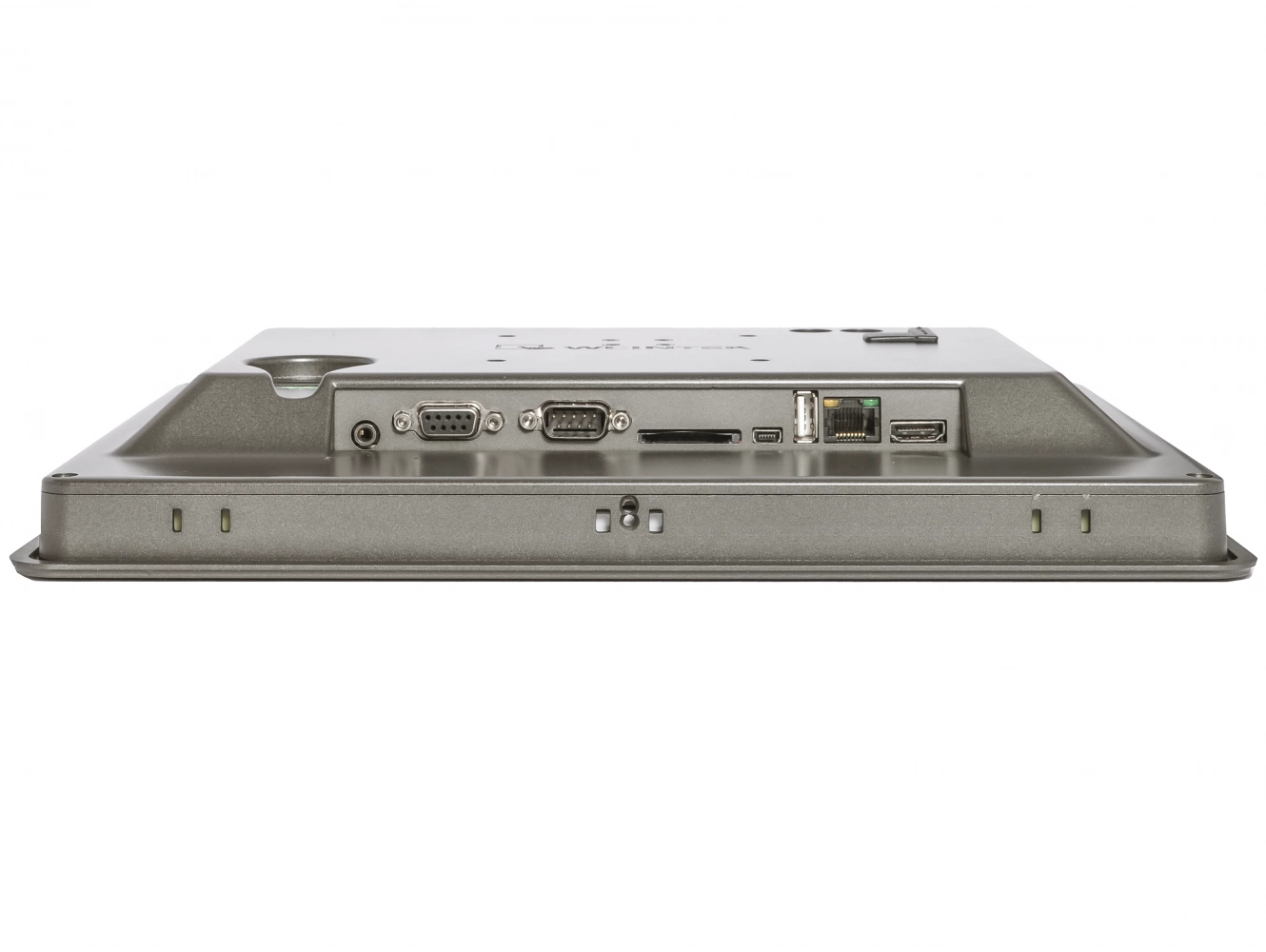

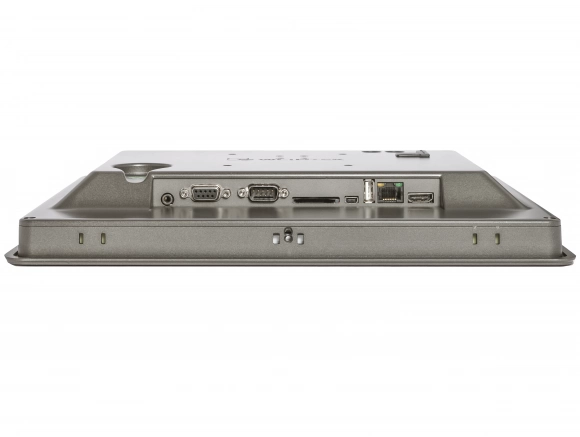

Интерфейсы
| Слот SD карты | SD/SDHC |
| USB хост | 1 x USB2.0 |
| USB клиент | 1 x USB2.0 |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | COM1: RS-232/RS-485 2W/4W COM3: RS-232/RS-485 2W |
| Wi-Fi | Нет |
| CAN Bus | CANopen протокол |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 305 x 231 |
| Габариты (Д*Ш*В), мм | 317 x 244 x 46 |
| Вес (нетто), кг | 2.1 |
| Крепление на стену | В щит, VESA 75 x 75 mm |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Нет |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Объем памяти для сохранения архивов в панели, Мб | 64 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ 50 ℃ |
| Температура хранения, ℃ | -20 ~ 70 ℃ |
| Потребляемый ток | 0.85 |
| Напряжение питания | 24 ±20% VDC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked cULus Listed |
Габариты панели оператора Weintek eMT3120A
Габариты:
317 x 244 x 46 мм
Посадочное
отверстие:
305 x 231 мм

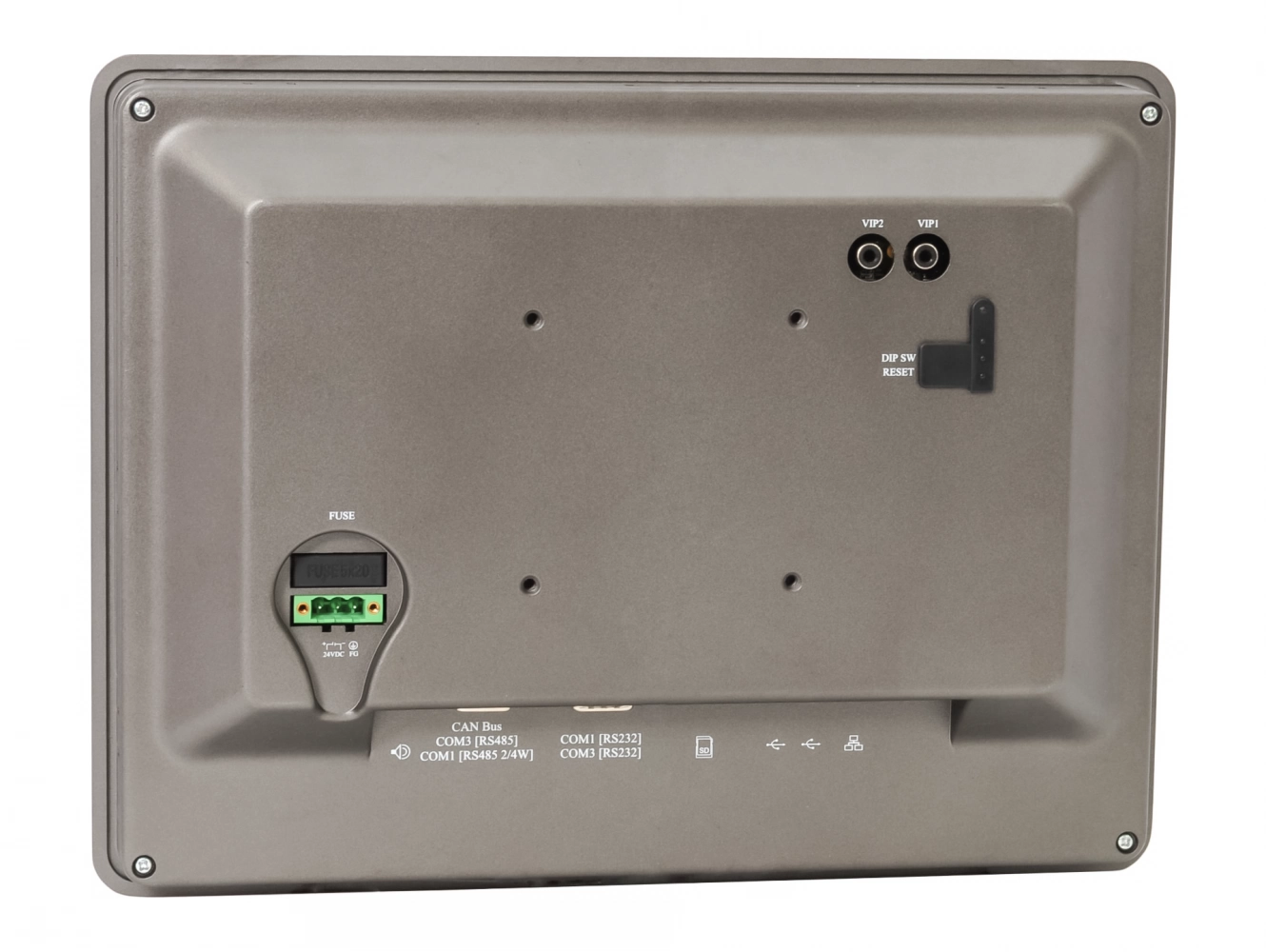

Схема соединения Weintek eMT3120A
Название разъема:
COM1[RS232]
COM3[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
COM3[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | ||
| 2 | RXD | |
| 3 | TXD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TXD |
| 8 | CTS | RXD |
| 9 |
Название разъема:
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
Тип:
DB-9 F ( Мама )
COM1[RS485 2/4w]
COM3[RS485]
CAN BUS
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) | CAN BUS |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+(A) |
Файлы для работы с Weintek eMT3120A
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| 07.02.2020 | 500 КБ | Eng | ||
| doc | 18.07.2018 | 1.3 МБ | ||
| sldprt | 10.10.2016 | 2.2 МБ | ||
| dwg | 10.10.2016 | 300 КБ | ||
| STEP | 31.07.2017 | 3.6 МБ | ||
| 01.08.2013 | 500 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 07.11.2018 | 483.31 KB | eng | ||
| 07.11.2018 | 555.88 KB | eng | ||
| 07.11.2018 | 721.38 KB | eng | ||
| 07.11.2018 | 182.31 KB | eng | ||
| 12.11.2018 | 480.36 KB | eng | ||
| 15.04.2024 | 393.13 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [05.11.2024] | [853.19 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
