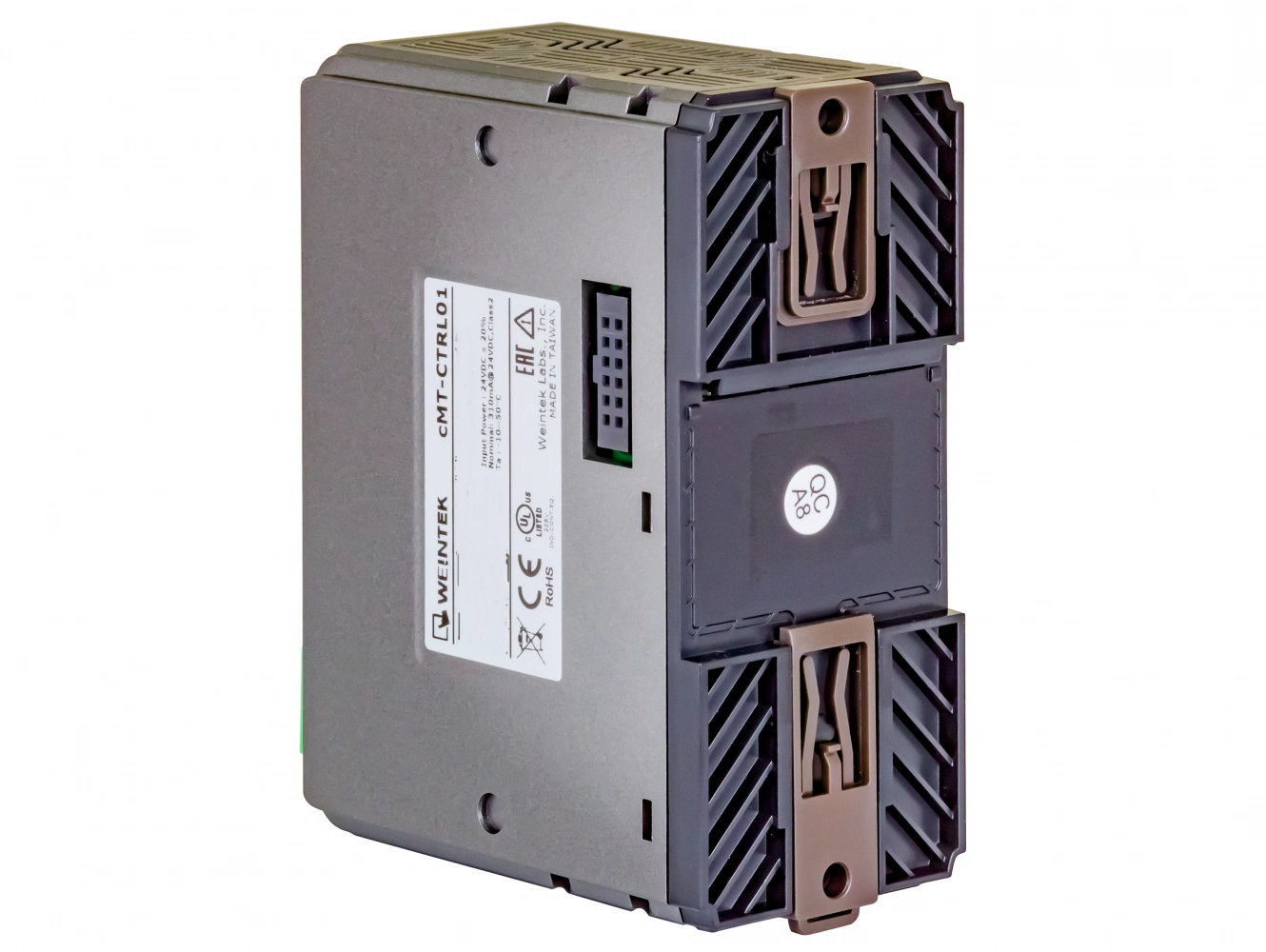

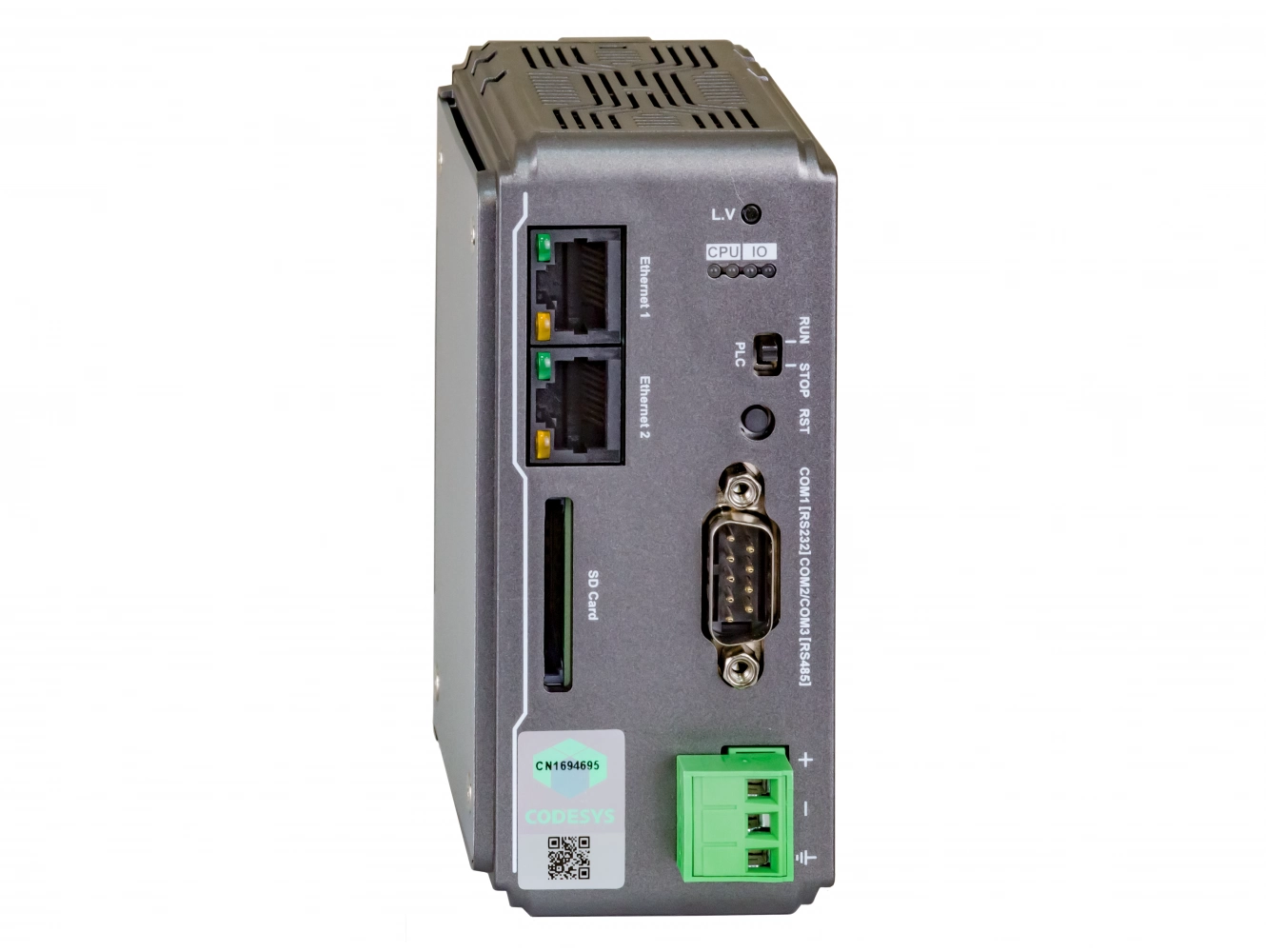

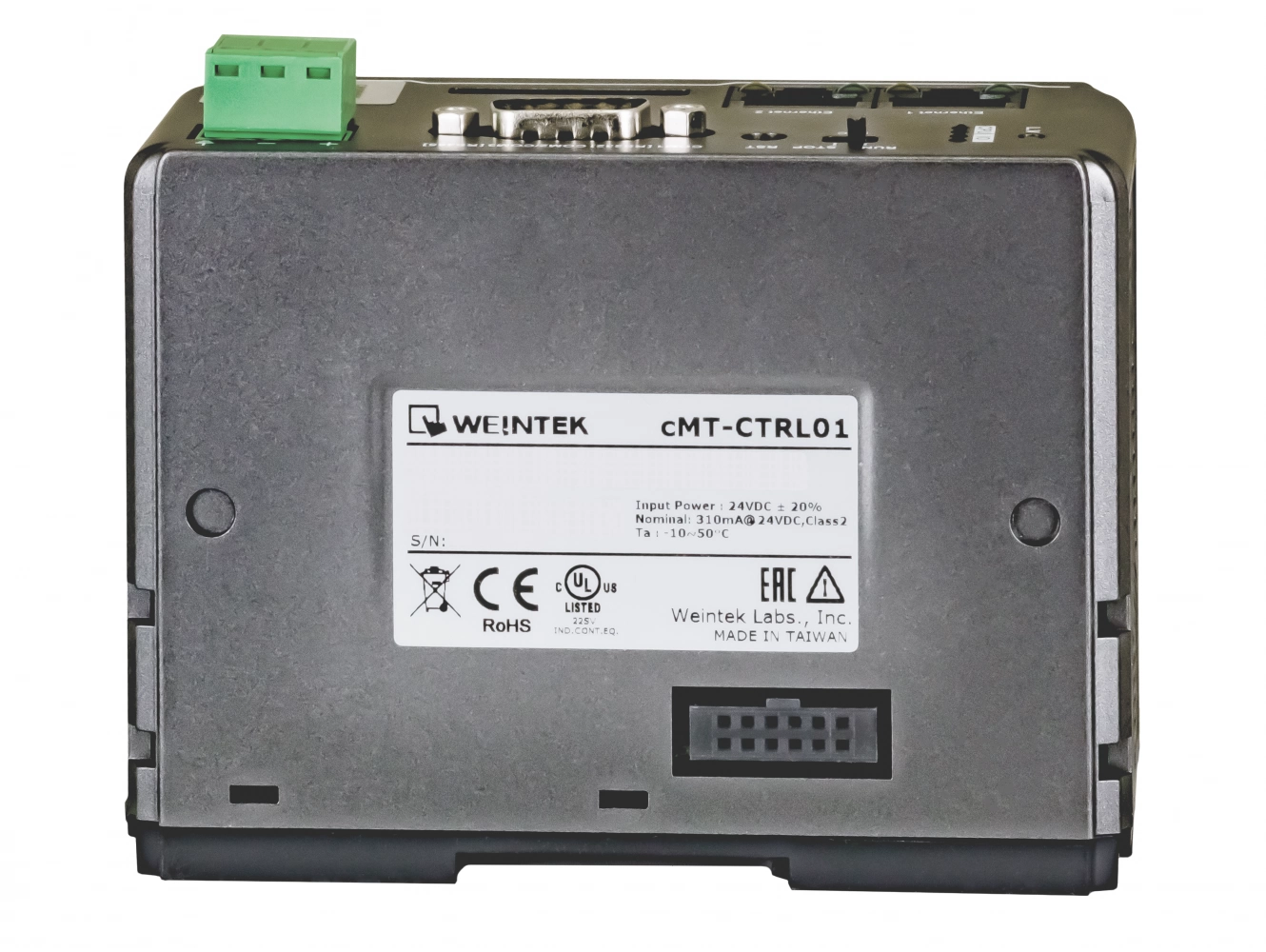

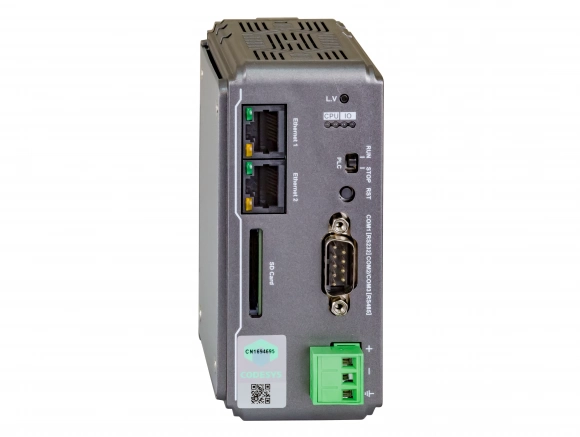

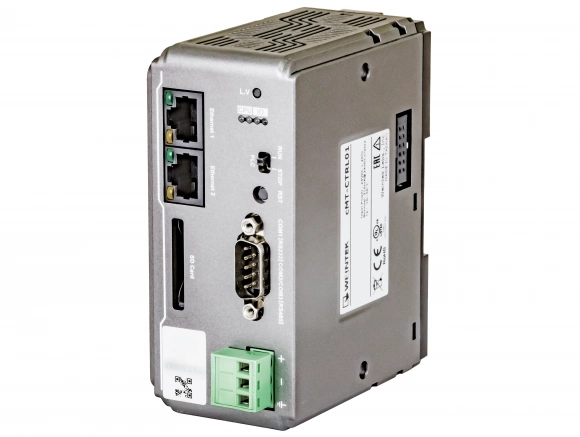

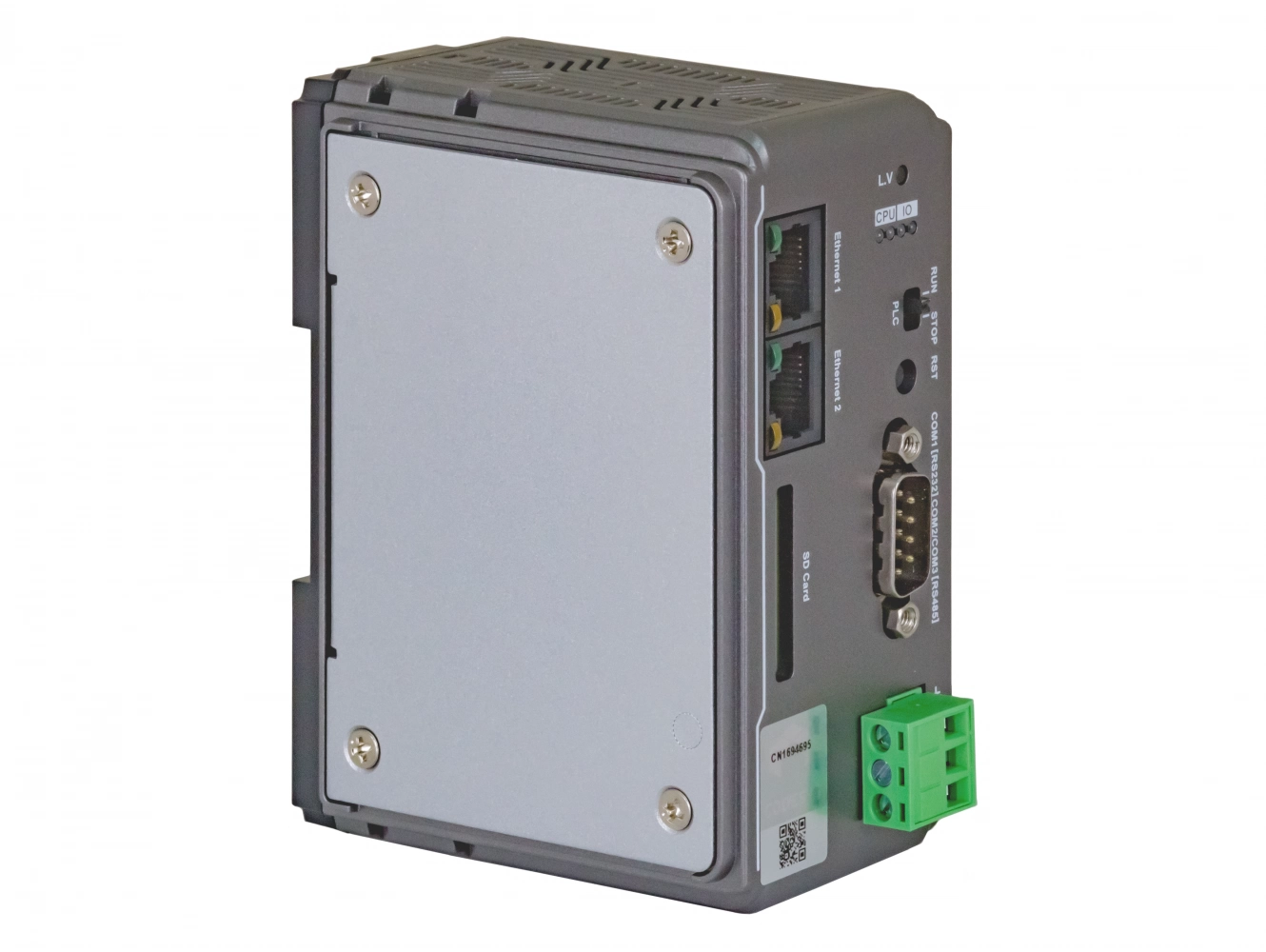

cMT-CTRL01
347 $
35550
В заказ
Weintek       Серия: PLC
в наличии
347 $
35550
Цена указана с учетом НДС
В заказ
  • CODESYS в ПЛК соответствует стандарту IEC61131
  • Максимальное количество подключаемых iR модулей
    по шине iBus: 16

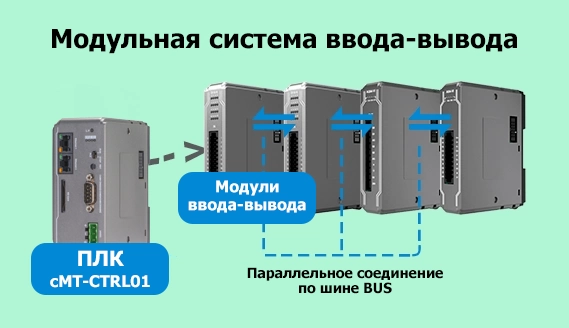

  • Широкие возможности комбинирования с модульной системой Weintek серии iR
  • Встроенная память 4ГБ, слот для карты SD/SDHC, RTC
  • Встроенный шлюз IIoT: поддержка OPC UA Server/Cent и MQTT
  • Ethernet, COM2/COM3 RS-485 2W с поддержкой MPI 187.5K, Modbus TCP/IP Master
  • Удаленный доступ по EasyAccess

Модули ввода вывода Weintek

Дискретные модули
ввода вывода серии iR
iR-DI16-K iR-DM16-P iR-DM16-N iR-DQ16-P iR-DQ16-N iR-DQ8-R
Точки входа Количество точек 16 8 8 0 0 0
Тип (транзистор/реле) npn/pnp npn/pnp npn/pnp - - -
Точки выхода Количество точек 0 8 8 16 16 8
Тип (транзистор/реле) - pnp npn pnp npn Реле
Аналоговые модули
ввода вывода серии iR
iR-AI04-VI iR-AM06-VI iR-AQ04-VI iR-AI04-TR
Аналоговые входы (AI) 4 4 0 4
Аналоговые выходы (AO) 0 2 4 0
Модуль для управления движением
серии iR
iR-PU01-P
Входы 4 (3 A/B/Z фазы)
Выходы 4 (2 A/B фазы)

Технические характеристики программируемого логического контроллера Weintek cMT-CTRL01

Параметры

Процессор 32 bits RISC Dual-Core
Объем ОЗУ, Мб 512
Flash (встроенный), Гб 4
RTC (часы реального времени) Есть

Интерфейсы

Слот SD карты SD/SDHC
Ethernet LAN 1: 10/100/1000 Base-Tx1
LAN 2: 10/100 Base-Tx1
Последовательный интерфейс COM1 RS-232 2W,
COM2 RS-485 2W/4W,
COM3 RS-485 2W
CAN Bus Нет
Драйвера для работы с контроллерами Более 300 драйверов совместимых с Weintek
Поддержка Modbus TCP/IP Master

Конструкция

Защитное покрытие печатной платы Да
Вес (нетто), кг 0.24

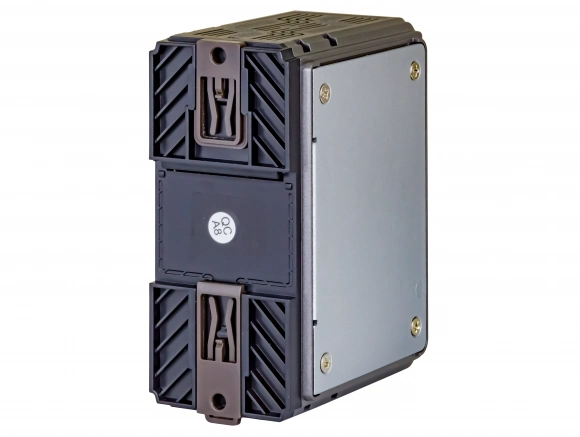

Варианты установки 35 mm DIN rail

ПO

ПО для разработки проектов EasyBuilder Pro: V6.03.02 или более поздняя
Weincloud: EasyAccess 2.0 (опционально)
CODESYS®: V3.5 SP10 Patch 3 или более поздняя
Codesys Встроен

Эксплуатация и хранение

Температура хранения, ℃ -20° ~ 70°C
Потребляемый ток 550 mA @ 5V DC
Напряжение питания 24.5 ± 20% V DC
Сопротивление изоляции Более 50 МОм при 500 В постоянного тока
Пробивная прочность корпуса 500 V AC (1 мин.)
Виброустойчивость 10 ~ 25Гц (3 напр 2g 30 мин)
Относительная влажность, % (без конденсации) 10% ~ 90% (без конденсации)
Сертификаты CE marked
cULus Listed

Ограничения

Ограничение подключаемых модулей

Потребление модулей

Тип Устройство Потребление Источник питания
ПЛК cMT-CTRL-01 550mA/2.75w 2A/10w
Коммуникационный модуль iR-ETN 220mA/1.1w 2A/10w
iR-ETN40R 520mA/2.6w 2A/10w
iR-COP 170mA/0.85w 2A/10w
iR-ECAT 270mA/1.35w 2A/10w
Дискретные модули ввода вывода iR-DM16-P 130mA/0.65w -
iR-DM16-N 130mA/0.65w -
iR-DQ08-R 220mA/1.1w -
iR-DQ16-N 205mA/1.02w -
iR-DQ16-P 196mA/0.984w -
iR-DI16-K 83mA/0.418w -
Аналоговые модули ввода вывода iR-AQ04-VI 65mA/0.325w -
iR-AI04-VI 70mA/0.35W -
iR-AM06-VI 70mA/0.35W -
iR-AI04-TR 65mA/0.325w -
Модуль движения iR-PU01-P 108mA/0.54 W -

При подключении нескольких модулей к контроллеру, расчитывайте потребление питания всей системы по формуле.
Пример расчета для 6 модулей iR-DQ08-R

Устройство Название Потребление Источник питания
ПЛК cMT-CTRL01 550mA/2.75w 2A/10w
Модули ввода вывода iR-DQ08-R (6 модулей) 220mA*6=1.32A X
Потребление системой Потребление: 0.55A+1.32A=1.87A
Источник питания: 2A>1.87A

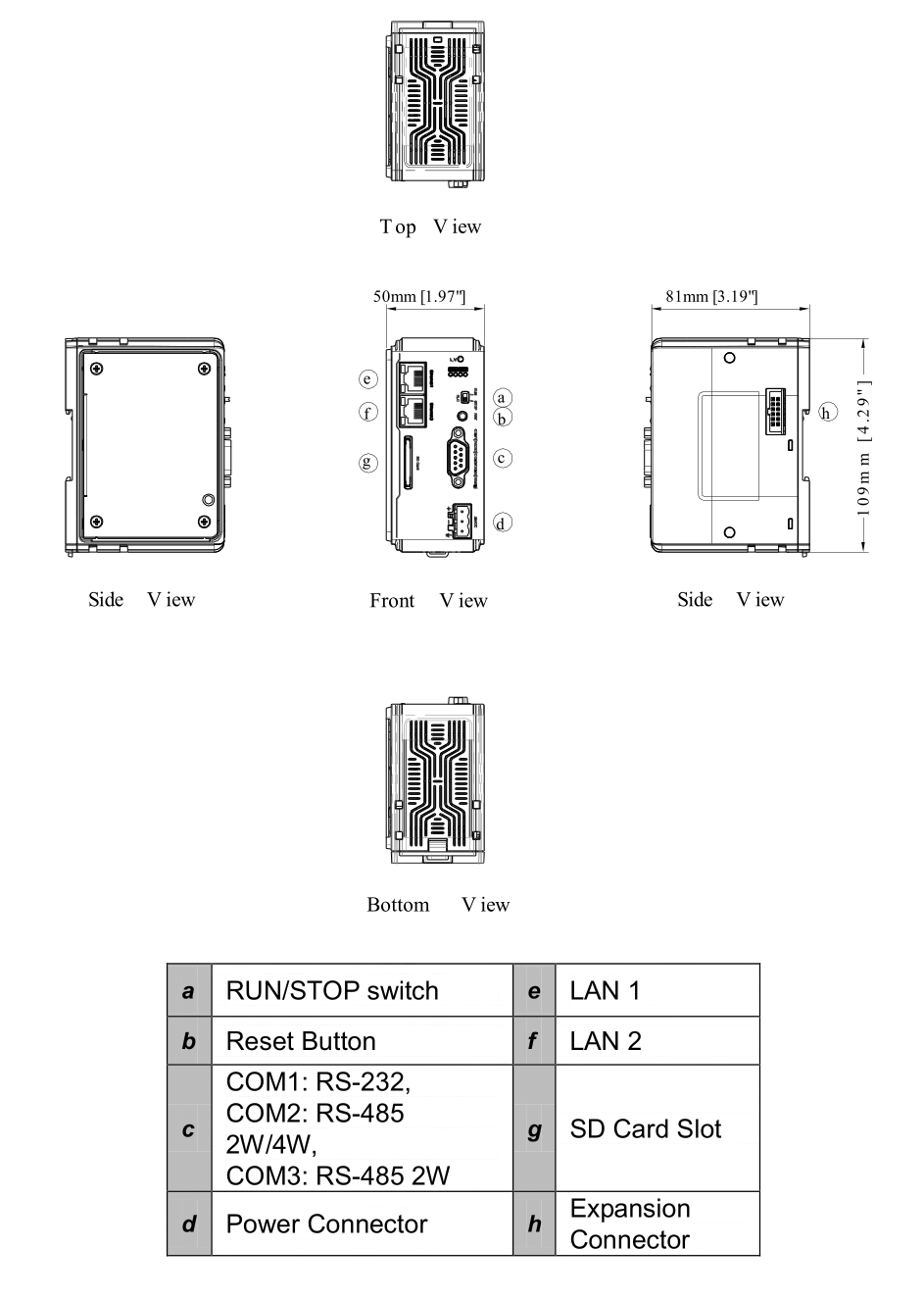

Габариты программируемого логического контроллера Weintek cMT-CTRL01

Габариты: 50x109x81 мм
Габариты cMT-CTRL01

Схема соединения Weintek cMT-CTRL01

Название разъема:
COM1[RS232]
COM2[RS485 2/4w]
COM3[RS485 2w]
Тип:
Male, 9 Pin, D-sub
Pin #COM1 (RS232 2W)COM2 (RS485 2W)COM2 (RS485 4W)COM3 (RS485 2W)
1Data+
2 RxD
3 TxD
4 Data-
5 GNDGNDGND
6 Data+Rx+
7 Data-Rx-
8 Tx+
9 Tx-
