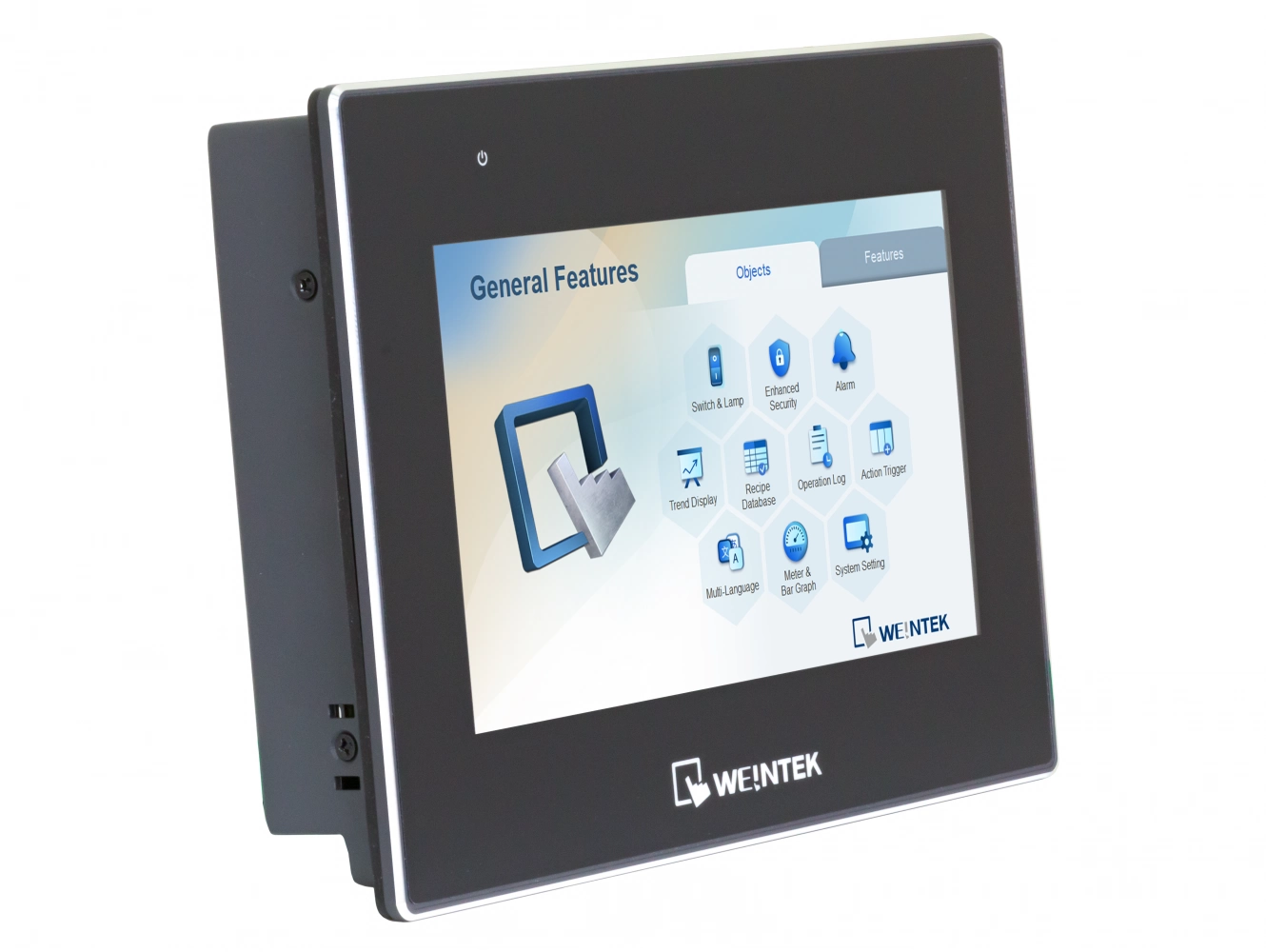

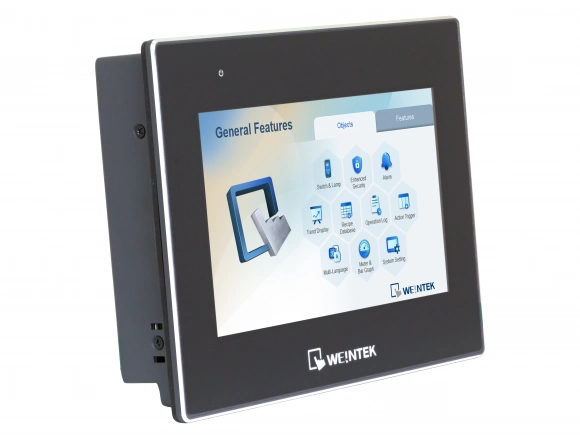

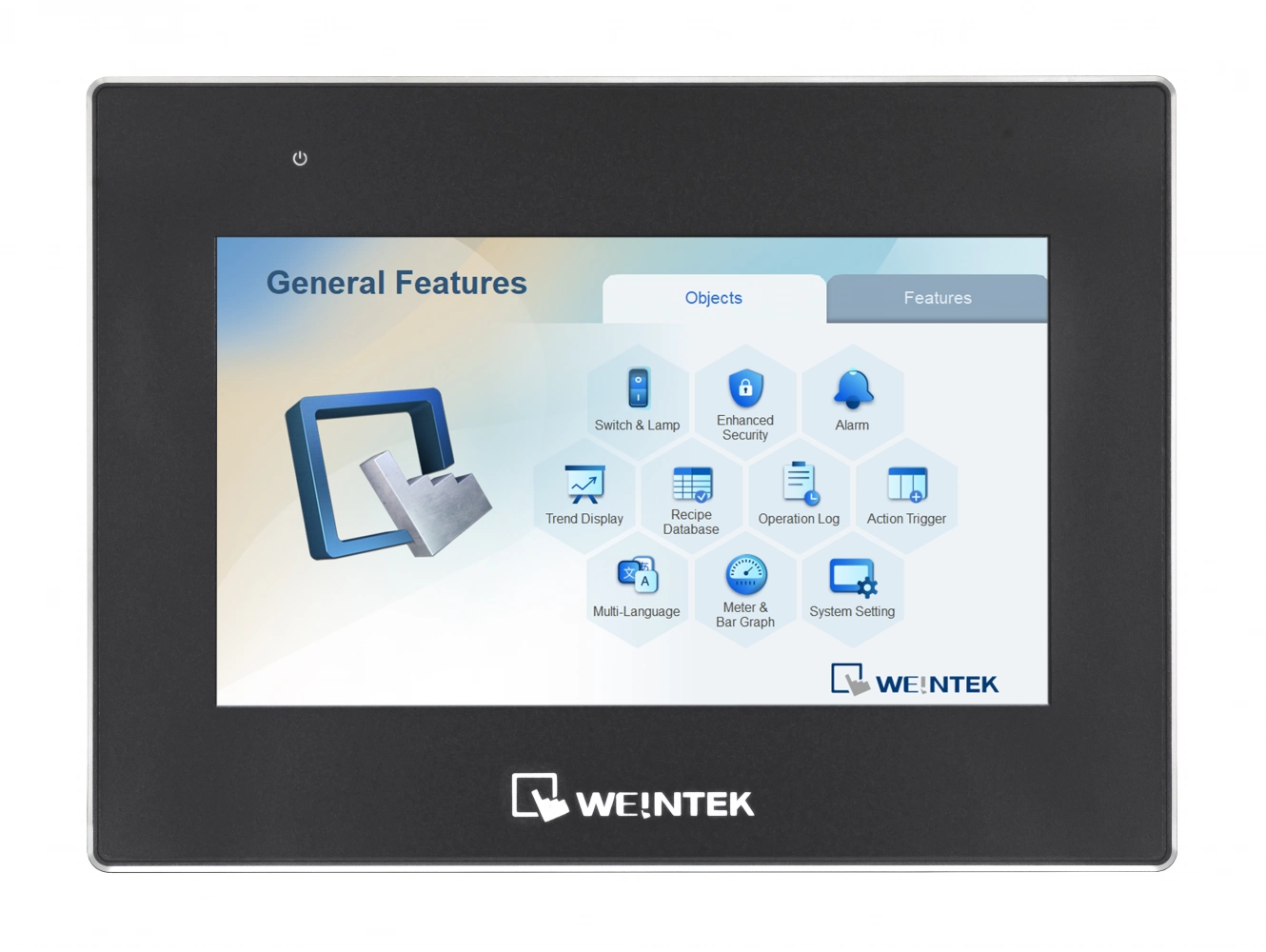

cMT3072XHT - 7" панель оператора Weintek алюминиевый корпус (CODESYS,MQTT,OPC UA)
1 USD = 100.2192 РУБ
- Высочайшее качество и надежность
- Диагональ: 7"
- Разрешение: 1024x600
- Цветность: 16.7 млн
- Литой алюминиевый корпус
- Работа при низких температурах до -20
- ПО: EasyBuilderPro, EasyLauncher, cMT Viewer (бесплатное)
- 3xCOM, 2 x Ethernet, USB host, CAN
- Удаленный доступ по VNC, FTP, EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров
- Лицензия CODESYS покупается отдельно. Уточняйте у наших менеджеров
Технические характеристики панели оператора Weintek cMT3072XHT
Дисплей
| Диагональ экрана | 7.0 ″ |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 450 |
| Контрастность | 800:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >30000 |
| Цветность | 16.7 млн |
| Угол обзора | 85/85/85/85 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | Quad-core RISC |
| Объем ОЗУ, Мб | 1000 |
| Flash (встроенный), Гб | 4 |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | USB 2.0 x 1 |
| USB клиент | Нет |
| Ethernet | LAN 1: 10/100 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Нет |
| CAN Bus | Есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Поддержка OPC UA | сервер / клиент |
| Поддержка MQTT | Есть |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 192 x 138 |
| Габариты (Д*Ш*В), мм | 200.4 x 146.5 x 36.0 |
| Вес (нетто), кг | 0.8 |
| Крепление на стену | В щит |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | Опционально |
| Codesys | Опционально |
| WebView - удаленное управление через веб-браузер | Есть |
| Web-браузер ПЛК - встроенный веб-сервер | Есть |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных |
Эксплуатация и хранение
| Рабочая температура, ℃ | -20 ~ 55 ℃ |
| Температура хранения, ℃ | -20 ~ 60 ℃ |
| Потребляемый ток | 820mA @ 24V DC |
| Напряжение питания | 10.5~28V DC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 MОм при 500 V постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10%~90% (без конденсата) |
| Сертификаты | CE cULus |

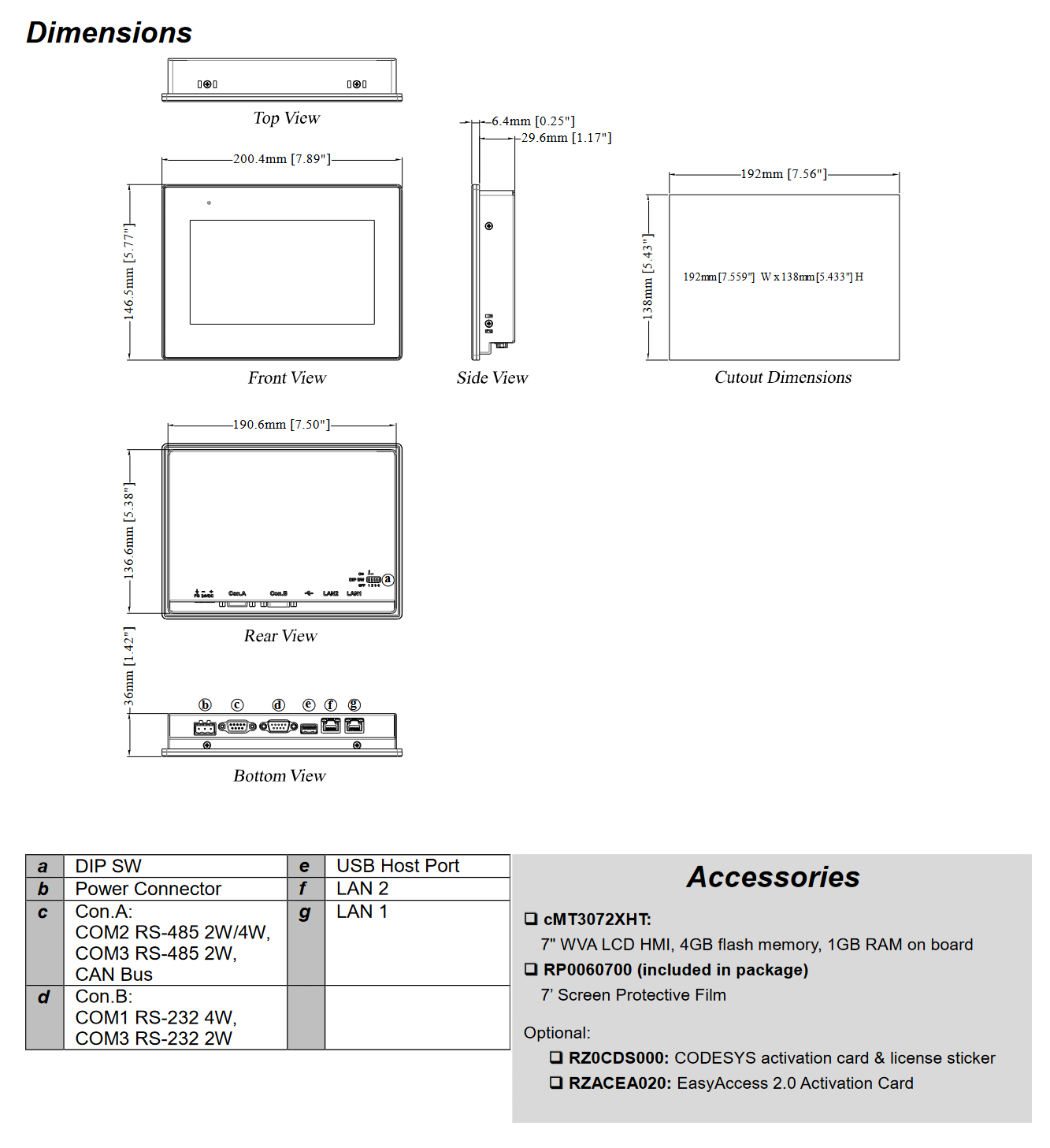

Габариты панели оператора Weintek cMT3072XHT
Габариты:
200.4 x 146.5 x 36.0 мм
Посадочное
отверстие:
192 x 138 мм

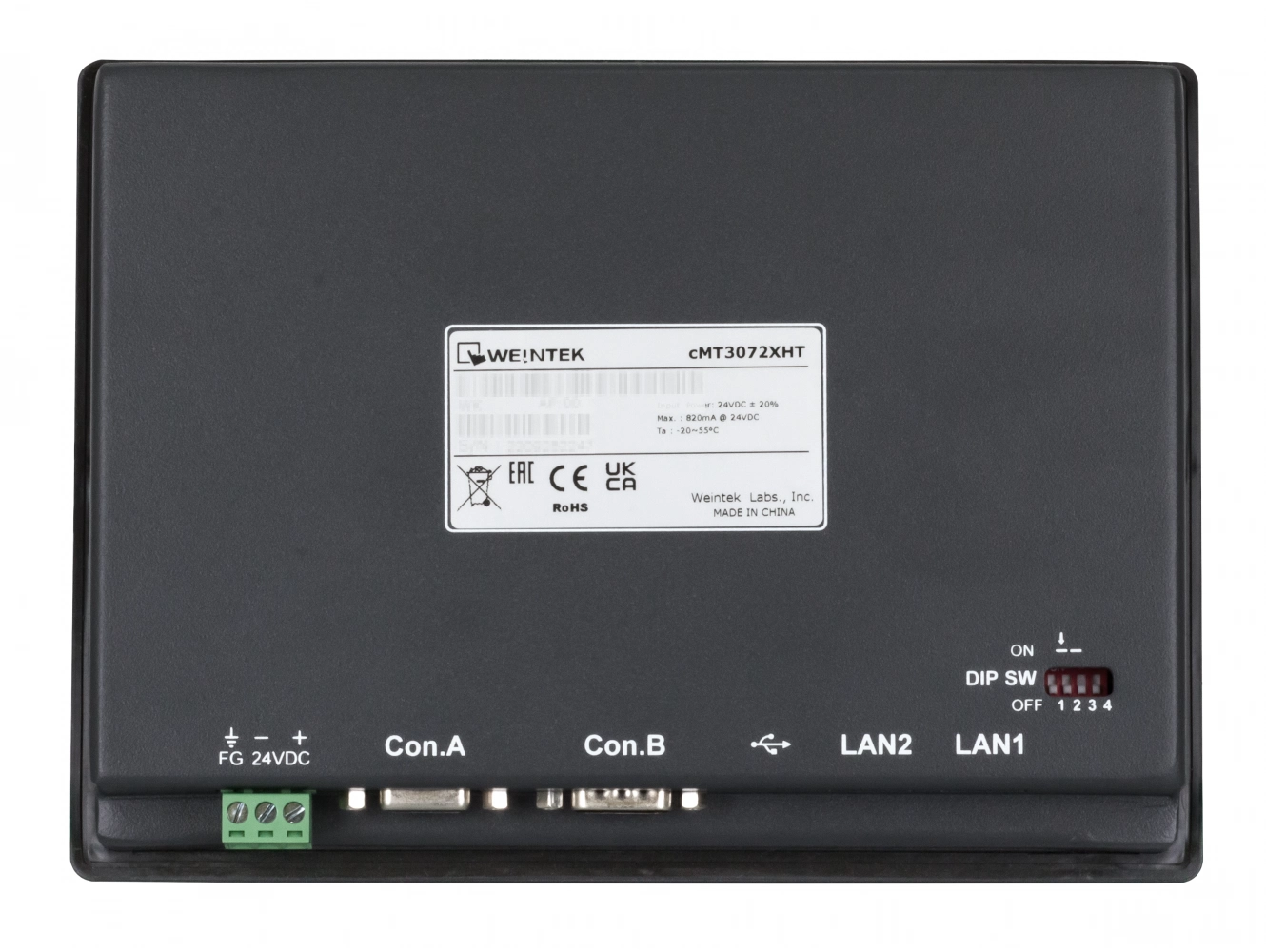

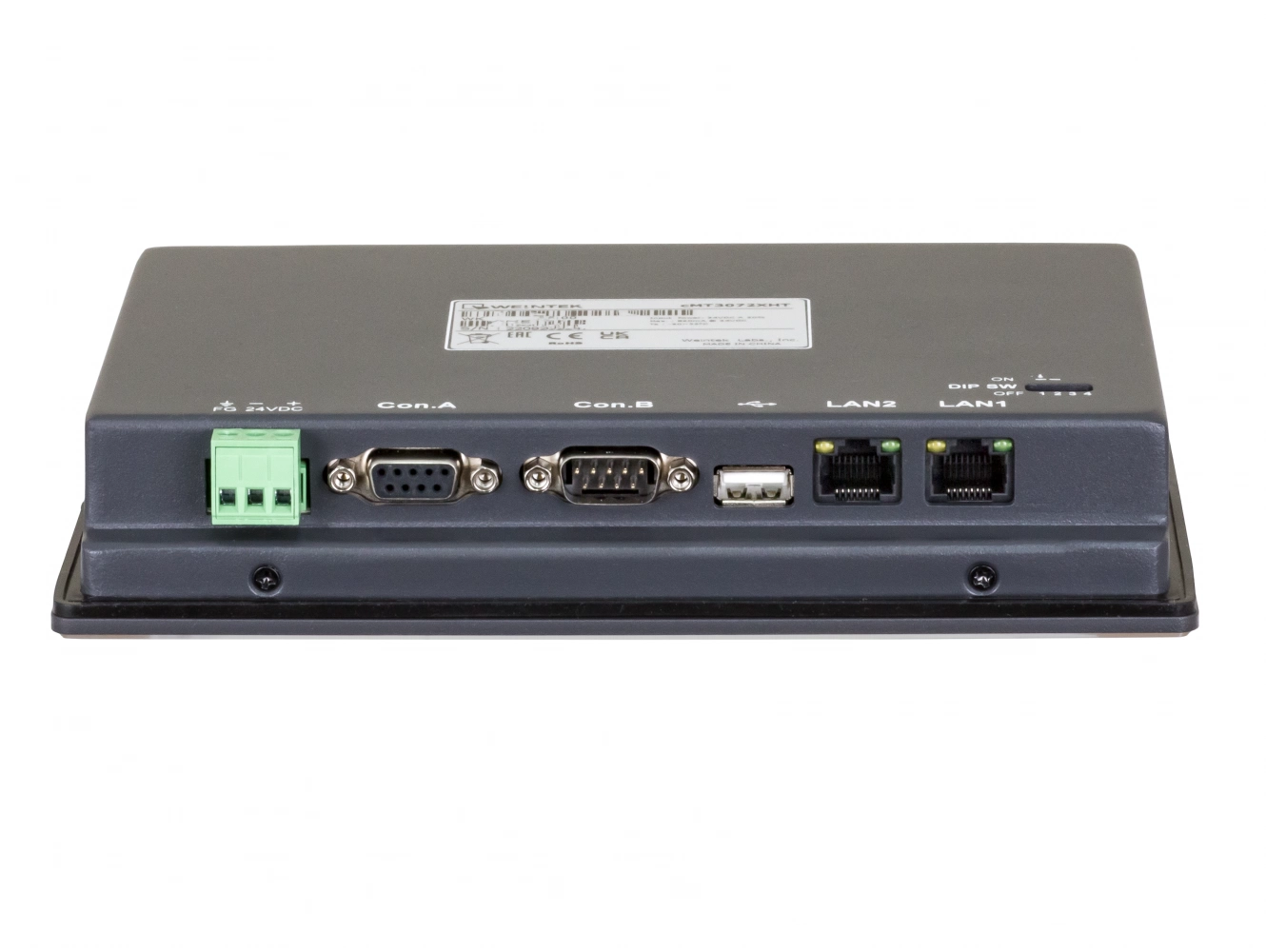

Схема соединения Weintek cMT3072XHT
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Файлы для работы с Weintek cMT3072XHT
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| STEP | 04.05.2022 | 4.3 МБ | ||
|
Руководство по настройке параметров серии cMT X через Easyweb 2.0 и по использованию Webview (удаленное управление через веб-браузер)
|
06.08.2020 | 1333 КБ | Eng | |
| 02.02.2024 | 6342 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 19.06.2024 | 491.74 KB | eng | ||
| 19.06.2024 | 361.87 KB | eng | ||
| 02.09.2024 | 6.37 MB | eng | ||
| rar | 06.03.2024 | 2.39 MB | eng | |
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [05.11.2024] | [853.19 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
